メール販売 ATAPI関連

メールによる受付詳細は こちら を参照願います

・ お見積もり依頼フォームにて 在庫・価格・送料等 ご確認下さい。
・ 価格はヤフオクに出品しているものとは異なりますので ご注意ください。
・ 見積もり依頼フォームは こちら です。
・ いたずら防止のため、ご依頼者様の 住所・氏名 ご記入無き場合 お見積もりはいたしません。

休日予定表
赤印は休日です。 発送・連絡等 お休みです。






概 要 予 価 内 容 写 真
(ダブルクリックで拡大)
1 パソコン用CDドライブ制御基板

部品キット(Type-1) LCD付
4400円 PCのCDドライブをコントロールする ATAPIコントローラ (type1:操作部一体型) の部品キットです。

<特徴>

・パソコン用の光学ドライブ(CD/DVDドライブ)を音楽再生用のCDプレーヤとして使えるようにする   ATAPI コントローラ基板です。
 ・基板はマイコン部とSW操作部が 1枚構成の 「type1」、PLAY/STOP/RW/FW/EJECT の   5つのボタンSW とAutoStart/Randomモード/PowerSW の 3つのトグルSWで操作します。
 ・本品は、動作表示はLCD対応品で、LCD調整用半固定VRは実装済です。
パソコン用CDドライブ制御基板

部品キット(Type-2)
web販売

2800円
 PCのCDドライブをコントロールする ATAPIコントローラ (type2:操作部とCPU部分割型) の部品キットです。

<特徴>

・パソコン用の光学ドライブ(CD/DVDドライブ)を音楽再生用のCDプレーヤとして使えるようにする   ATAPI コントローラ基板です。
 ・基板はマイコン部とSW操作部が 2枚構成の 「type2」、PLAY/STOP/RW/FW/EJECT の   5つのボタンSW とAutoStart/Randomモード の 2つのトグルSWで操作します。
 ・本品は、LCD及びLCDとSW基板接続用のケーブルが付属しません。

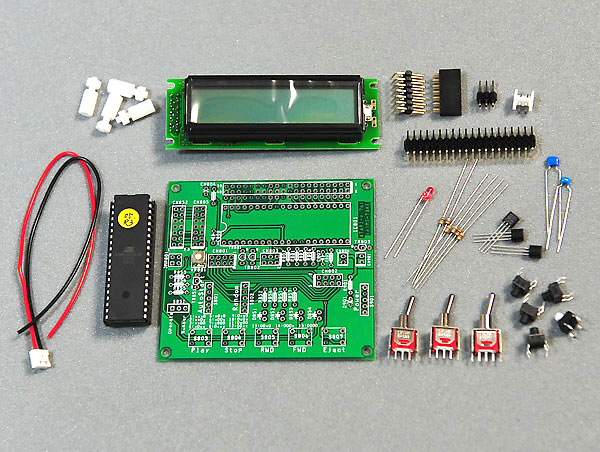

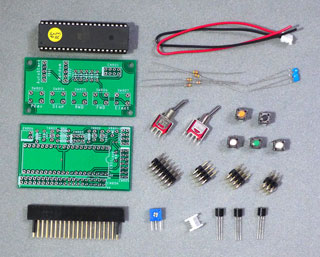

基板キット例


パソコン用CDドライブ制御基板

部品キット(Type-2)  と
LCDとケーブルセット

 4900円
<特徴>

・パソコン用の光学ドライブ(CD/DVDドライブ)を音楽再生用のCDプレーヤとして使えるようにする   ATAPI コントローラ基板です。
 ・基板はマイコン部とSW操作部が 2枚構成の 「type2」、PLAY/STOP/RW/FW/EJECT の   5つのボタンSW とAutoStart/Randomモード の 2つのトグルSWで操作します。

 ・本品は、動作表示はLCD対応品でSW基板とLCD用のケーブルが付属します。
キット例


参考:完成例

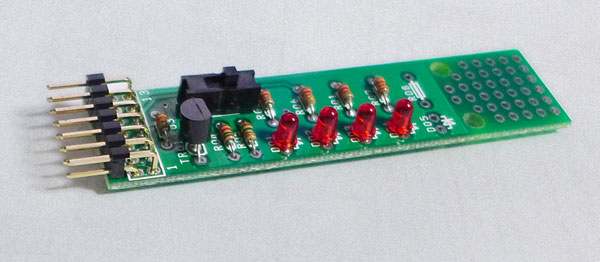

LCD代用のLED表示基板 キット  600円 LEDにて ATAPIコントローラの動作状況を表示します。
LCDでは取り付けが困難な場合など使用できます。

詳細は、本ページの下を参照願います。



 LED表示基板の動作(動画)は こちら




完成例


3

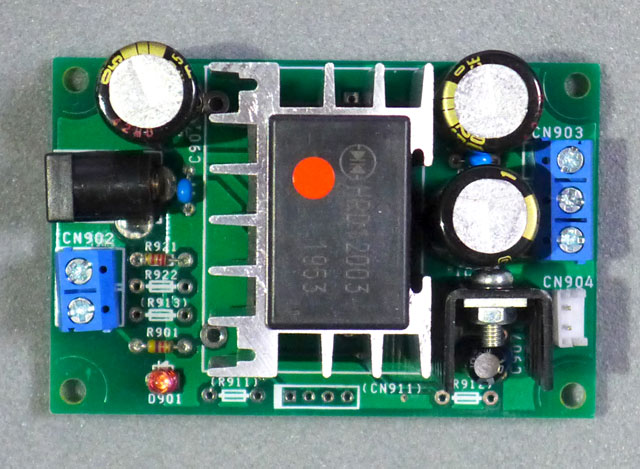

ATAPIコントローラ用電源基板単品


web販売

・DC12Vを入力して、5Vを出力する
 DC-DCコンバータ基板の単品です。
・ACアダプタを用意する必用があります。
・完成基板です

セット内容
 ・DC-DC基板完成
 ・ドライブ用電源コネクタハウジング と
 コンタクトピン 6本  (ピン2本は予備です)

    参考技術資料は こちら

在庫なし
4

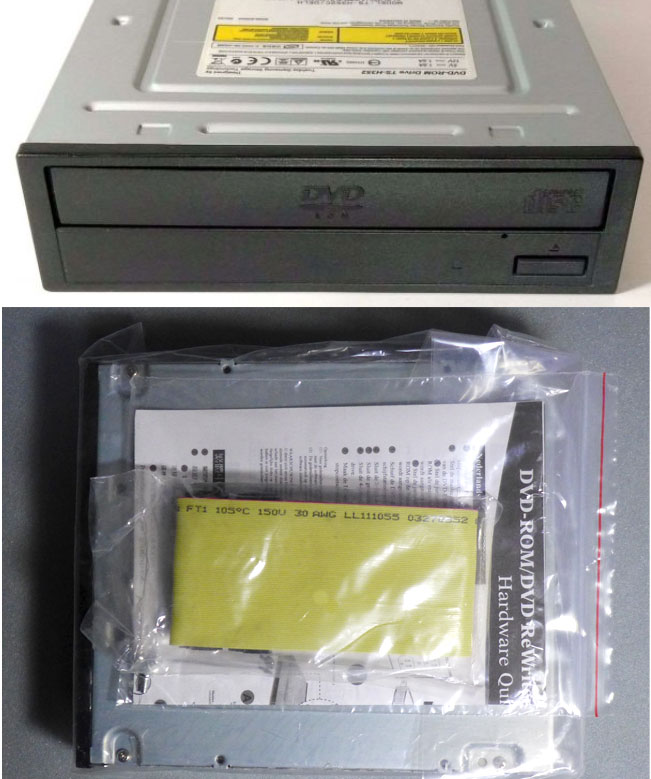

DVD ROM ドライブ
TS-H352D
在庫なし ・開発時の標準ドライブとして使用しているドライブ。
・CD:48倍速 / DVD:16倍速、 デジタル端子あり
・未使用 バルク品 です


       こんな箱に入ってます。

SAMUSN 参考仕様は こちら

在庫なし


LED表示基板キットの内容


 概 要
本キットは、ATAPIコントローラ基板用のLED表示基板キットです。
ATAPI基板は、LCDを接続して操作の状況を表示するようにしてますが、LCDの場合 部品取り付け面が大きすぎて取り付けられなかった場合等にこのキットを用いると 3φのLED 4個の穴で済むようになります。

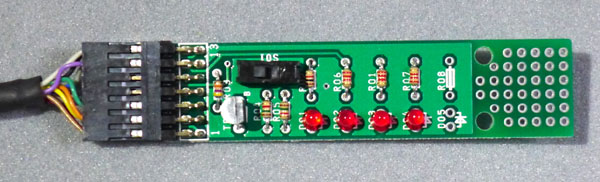

14Pコネクタと同じ基板幅のサイズ

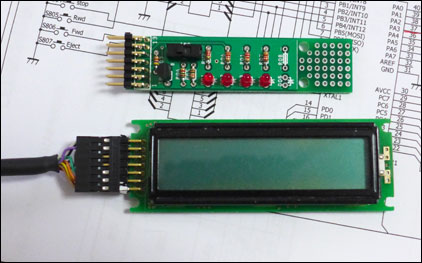

LED基板 と LCD



動作の原理
 ・LCDが最初についているかどうかを ATAPIコントローラがチェックします。
 ・LEDと判断した場合に、LED制御となります。(E端子の “L” or “H” をチェック)

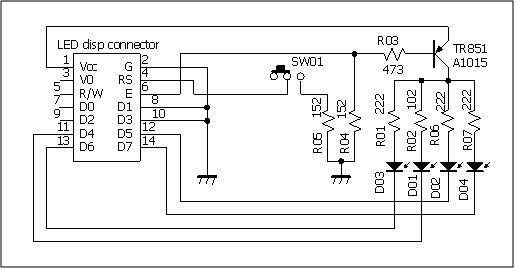

参考:LED表示基板回路




動作について

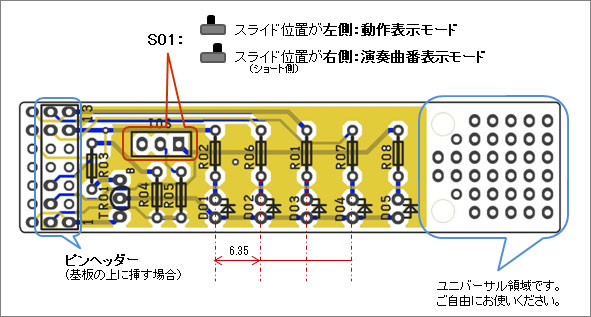

・スライドSWによって、演奏曲番と操作状態の表示に分かれます。

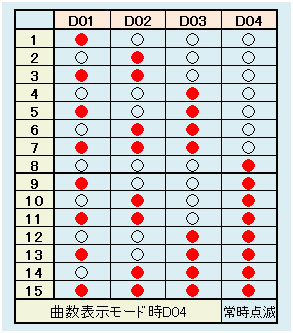

◆ 演奏曲番表示モードの場合は、図のような表示(2進数)となります。
  4桁の 2進数表示で Play中の曲番を 表示します。
   ・D01:1桁目
   ・D02:2桁目
   ・D03:3桁目
   ・D04:4桁目 (動作中であることを示すため動作中は点滅します)


◆ 操作状態表示モードの場合は、下のようになります。
   D01:Play時点灯、Random modeで点滅
   D02:Stop時点灯
   D03:Pause時点灯、
   D04:ee PROM書き込みモード時点灯
   ・ Auto Start on = D02点灯
   ・ Random on = D03点灯

  * 具体的な動作/設定内容については ATAPI制御基板 説明書 参照願います。






実際の LED表示基板の動作(動画)は こちら を参照願います




LED表示基板の例
