メール販売 電源関連

メールによる受付詳細は こちら を参照願います

・ お見積もり依頼フォームにて 在庫・価格・送料等 ご確認下さい。
・ 価格はヤフオクに出品しているものとは異なりますので ご注意ください。
・ 見積もり依頼フォームは こちら です。
・ いたずら防止のため、ご依頼者様の 住所・氏名 ご記入無き場合 お見積もりはいたしません。

休日予定表
赤印は休日です。 発送・連絡等 お休みです。





在庫数記載あるモノは、在庫 数個未満でかつ次回入手未定
  概 要 予 価 内 容 写 真
(ダブルクリックで拡大)

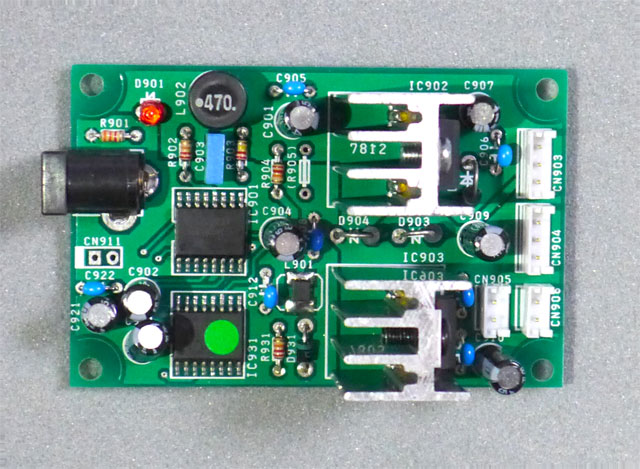

1 DC-DC (LT1054) 電源基板
±12V 200mA +5V 200mA 3出力

±12V及び+5V 出力可能な
DCDC電源基板です。

ACアダプタは15Vを使用します


3100円

送料520
 ・ LT1054スイッチトキャパシタIC 2個 使用。
  出力は、+12V200mA, -12V200mA、
  +5V200mA 程度。
・ +12Vと+5Vは、 ヒートシンク付き 3端子レギュレータで安定化。
・使用するLT1054は、DIP8版とSOIC16版があります。
  現在の出荷は、SOIC16版です。
・完成基板です

  電源基板の詳細は こちら

メーカー都合により、ヒートシンク端面・黒アルマイト処理が無くなりまししたので、混在する場合があります

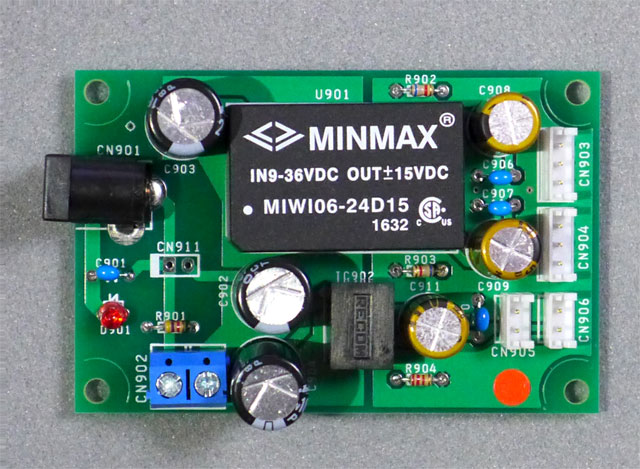

2 DC-DC (MIWI) 電源基板

入力9V〜24V
出力±15V/200mA +5V/500mA

高さを抑えたいときに
( 基板上 17o )
 6400円

送料370

・ DCDCモジュールを使用した電源基板です。
・ 入力の範囲が 9V〜24V あります
・ 出力±15V/200mA +5V/500mA
・完成基板です

・全高 約 23o (基板の上は 約17oです)

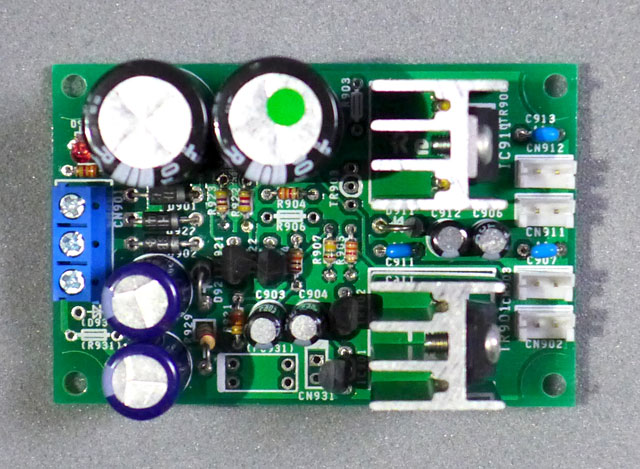

3 TR ディスクリート版
5V安定化電源基板

安定化回路に、TRディスクリート回路と3端子レギュレータの 2通り搭載。
 夫々 2個ずつの出力用コネクタ (EH-2) 付き。
3000円

送料520
・ AC入力は、9Vx2 程度のセンタータップ式の
 トランスを使用します。
・容量1Aのトランスを使用した場合、出力は
  500mA程度が目安です。
・ 整流ダイオードは ショトキーダイオードを使用。
・完成基板です

  電源基板の詳細は こちら


メーカー都合により、ヒートシンク端面・黒アルマイト処理が無くなりまししたので、混在する場合があります

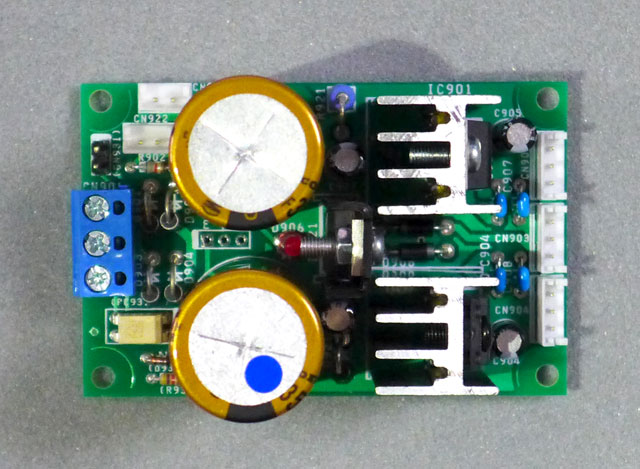

電源基板 type-STDU

System72用±15V、+5V電源ユニット
の標準タイプです


3200円

送料520
・ACを入れて、DC±15V、+5Vを出力する電源です。
・整流 ダイオードは 、ショトキータイプ (90V1A)を使用。 電解コンデンサは、ニチコンFW 6800uF x2、3端子レギュレータ ±15V各1、 5V用 1個 使用
・ミューティング基板の制御端子付き、連動可能です。
   (ミュティング基板は付属しません)
・全高 約 48o (基板の上は 約42oです)
・完成基板です

  電源基板の詳細は こちら

メーカー都合により、ヒートシンク端面・黒アルマイト処理が無くなりまししたので、混在する場合があります

 電源基板 type-STDUS

上記 type-STD の電解を
KWシリーズとし、 5V電源を
DCDC式にして 5Vの電流を
増加した 基板です。

 3800円

送料520
・ 電解35V6800の FWシリーズを KWとしました
・ 5Vのレギュレーターを DCDC方式にして、
  電流アップした基板で、 5Vの電流が
  max 500mAとなります。  AK4499DAC基板
  などで 5V電流の多い基板等に使用します

     使用例 こちら


    ニチコンオーディオ用コンデンサ体系図




在庫 無し
5

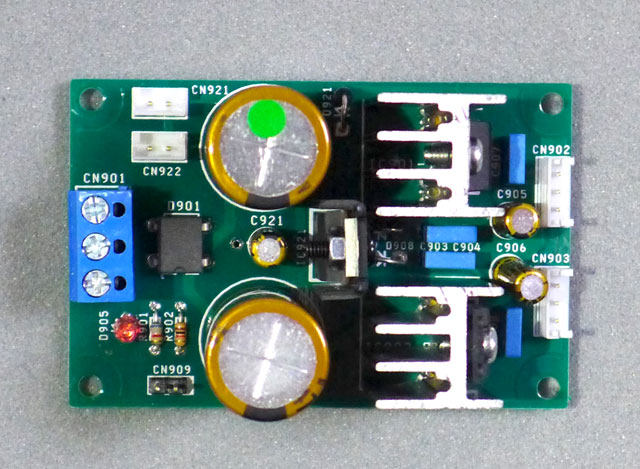

電源基板 type-TinySP

System72用±15V、+5V電源ユニット。

電解コンデンサを ニチコン
FW  4700μF ×2 、ショットキー
ダイオード使用 等、高さを抑えた
SP (スペシャル) タイプです


3000円

送料520

・ACを入れて、DC±15V、+5Vを出力する電源です。
・整流ダイオードは 、ショトキーのブリッジ (100V2A)を使用。 電解コンデンサは、ニチコンFW 4700uF x2、3端子レギュレータ ±15V各1、 5V用 1個 使用

・全高 約 37o (基板の上は 約31oです)
・各電源基板の高さは (こちら) を参考に
・完成基板です

電源基板の詳細は こちら

メーカー都合により、ヒートシンク端面・黒アルマイト処理が無くなりまししたので、混在する場合があります
電源基板 type-Tiny

System72用±15V、+5V電源ユニット

高さを、約32oに押さえました


2700円

送料520

・ACを入れて、DC±15V、+5Vを出力する電源です。
 電解コンデンは、 ニチコンVZ3300uF x2、
 3端子レギュレータ ±15V各1、 5V用 1個
 使用しています。

全高 約 32o (基板の上は 約25oです)


・各電源基板の高さは (こちら) を参考に

在庫2  (Oct, 10)
6 整流+電解コンデンサ
の基板キットです
1500円

送料370

・SBDブリッジダイオードと
 電解コンデンサ(35V2200 4本)の整流基板です。
・小型パワーアンプや電源基板等の実験用

    詳細は こちら




無し

 トランスの写真

基板 と トランス
写真1
Amgis LLC 製
15VA トランス


・ 9V 15VA
・ 15V 15VA
写真2

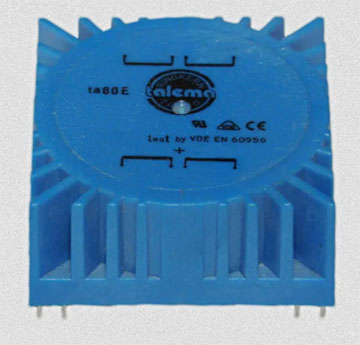

Talema LLC 製
15VA トランス


・ 9V 15VA
・ 15V 15VA
写真3
Amgis LLC 製
25VA トランス


・ 9V 25VA
・ 15V 25VA

* 付属の基板を用いた結線方法は、 こちら

 7  源トランスその1 (AC 9V)
Amgis 2251  (L01-6351) と
専用取付基板セット


在庫 無し
4500円

送料520
・電源基板コーナで 紹介しているAmgesのトランスです。
・ぴったりサイズの専用基板のセットです。


 入力 : 115V x 2 (100V x2 で使用します)
  出力 : 9V x2  15VA (9V/0.83A x2)



 Mi-Take の標準トランスです
   電源トランスその2 (AC15V)
Amgis  (L01-6353) と
専用取付基板セット


在庫 3個
・電源基板コーナで 紹介しているAmgesのトランスです。
・ぴったりサイズの専用基板のセットです。


 入力 : 115V x 2 (100V x2 で使用します)
 出力 : 15V x2  15VA (15V/0.5A x2)

8   電源トランスその3 (AC9V)
Talema (70051K) と
専用取付基板セット


在庫 1個
4500円

送料520
 ・Talema Group LLC のトランスです。

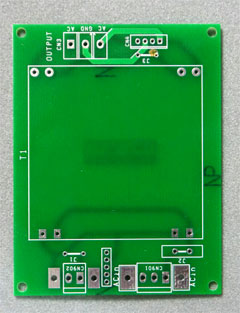

・ぴったりサイズの専用基板とセットです。


 入力 : 115V x 2 (100Vx2で使用します)
 出力 : 9V x2  15VA (9V 0.83A x2)




上記 15VAトランスと同サイズの
Talema 製トランスです。

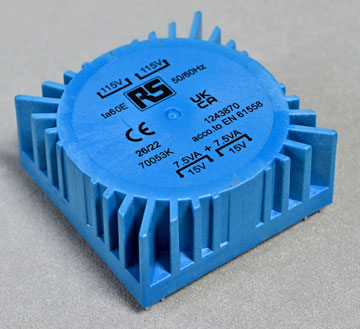

  電源トランスその4 (AC15V)
Talema (70053K) と
専用取付基板セット


在庫 無し
  ・Talema Group LLC のトランスです。
・ぴったりサイズの専用基板とセットです。


 入力 : 115V x 2 (100Vx2で使用します)
 出力 : 15V x2  15VA (15V/0.5A x2)

9 番外1
 電源トランス (AC9V 25VA)
Amgis  (L01-6361) と
専用取付基板セット



在庫 1個
 5300円

送料520
  (高さが11oほど高いですがその他は上記 L01-6351 と同等)


 入力 : 115V x 2 (100Vx2で使用します)
 出力 : 9V x2  25VA (9V/1.37A x2)



上記 15VAトランスの 25VA版です。
高さが 10o ほど高くなります


 番外2
電源トランス (AC15V 25VA)

Amgis  (L01-6363) と
専用取付基板セット



在庫 無し
 (高さが11oほど高いですがその他は上記 L01-6353 と同等)


 入力 : 115V x 2 (100Vx2で使用します)
 出力 : 15V x2  25VA (15V/0.83A x2)
