CS8416とDIR9001の比較

DAI IC　 CS8416 vs DIR9001

DAI (Digital Audio Interface) の基板を、2種類用意しています。

現在(2010/11/18)は、ハードモード系のDACチップに　CS8416(シーラスロジック社）、ソフトモード系DACにDIR9001(バーブラウン/TI社）を組み合わせていますが、設計した順番で組み合わせしただけで、
他意はありません。

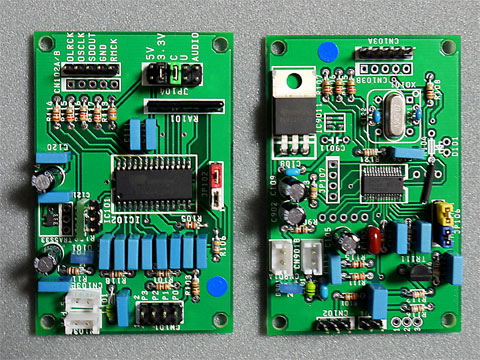

　　　　　　 左：CS8416基板　　　　　　　　　　右：DIR9001基板

どのような仕様となっているのか比較してみます。　
お好みによって使い分けるのも楽しいかも知れません。

試聴上での音質的な差異は、殆ど感じない範囲です。

・ CS8416は、対応信号範囲が　192KHz までOK
・ DIR9001は、ジッタ性能が CS8416の 1/4 ( 50ps )

機能で、CS8416　　性能の、DIR9001 か　？

DIR9001の方は、ICとしての入力端子数は　１つしかありませんからこのままでは不便です。
セレクトSW（2回路4接点ロータリーSW）を使った、入力切換回路を紹介しておきます。

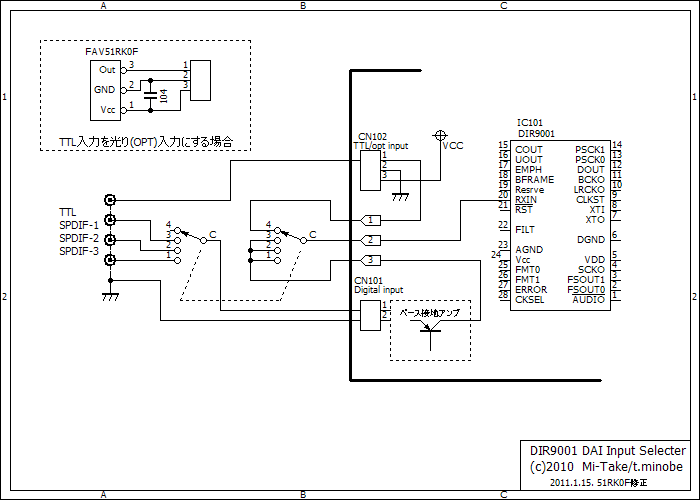

DIR9001入力切換回路例

お詫び：上記回路図で、OPT.端子接続部に誤りが
　ありました。謹んでお詫び申し上げます。

CS8416で、外部SW切り替えする場合と同等の部品で実現できます。

単品-光入力端子の参考資料は　こちら

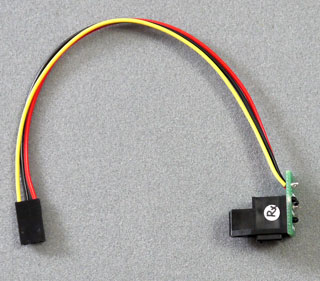

光入力端子のケーブル/コネクタ付きAssy品を
オプションとして用意しました。

DIR9001/DAI基板及びCS8416/DAIのV3基板に
使用出来ます。　黄色線がOUT側です。

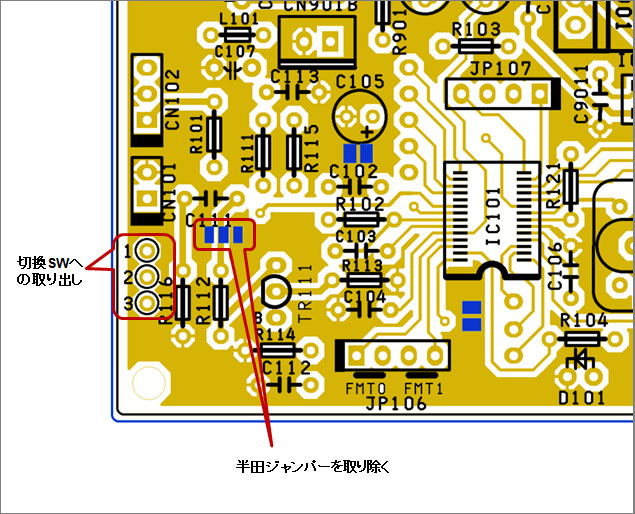

DIR9001の基板には、入力端子を外に出すためのランドパターンを用意してありますので
そこから、SWに配線すればOKです。　（半田ジャンパーのデフォルト設定を取り除きます）
下図、基板見取り図を参照下さい

<参考>

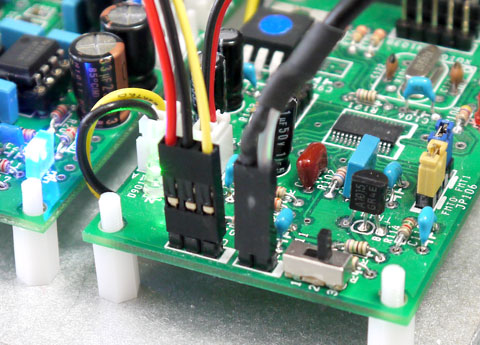

基板に直接スライドSWを取り付けても切換出来ます

CS8416 外部切換SWによる入力切換例

CS8416の場合は、ICで入力端子が4つ得られますので
切換は、ジャンパ切換となります。　

ジャンパー切換式を SW切り替え方式にする場合は、下図参照ください。

基板の半田ジャンパーで切り替える場合。

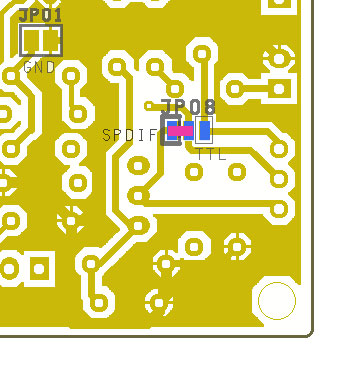

入力切り替えジャンパのデフォルト側
出荷時の位置です。
同軸入力側(SPDIF)が半田ショートになっています。
(ピンク色が半田盛りを示します）

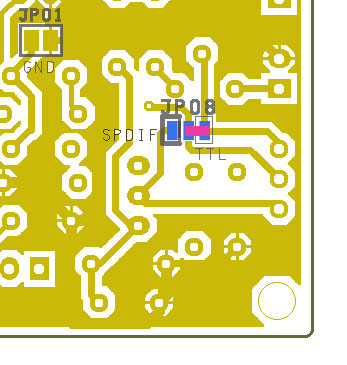

光入力にする場合のジャンパ位置
SPDIF側の半田を取り除き、
TTLと印刷されている側を半田でショートします。
こちらが、光端子側です。
