電源トランス 取り付け基板


電源トランス (AMVECO 70053、 Alfamag 2253) 取付用として
ユニバーサル基板 にて、対応頂いておりましたが、ようやく
72x94サイズにて、基板化 致しました。 基板自体はシンプルですが
AC100Vを 扱う 基板のため、 取付作業には細心の注意が必用です。

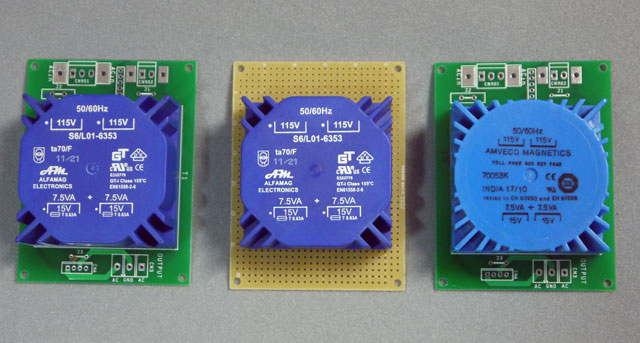

写真左:Alfamag2253、 中央:Alfamag2253+ユニバ-サル基板、 右:AMVECO70053

基板のサイズ 及び 取付用ねじ穴位置は、「 72 x 94 のユニバーサル」 基板と 同等です。

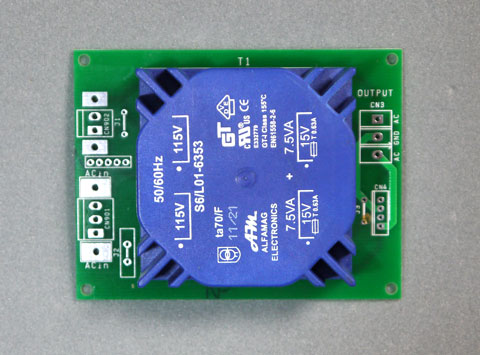

Alfamag基板搭載例

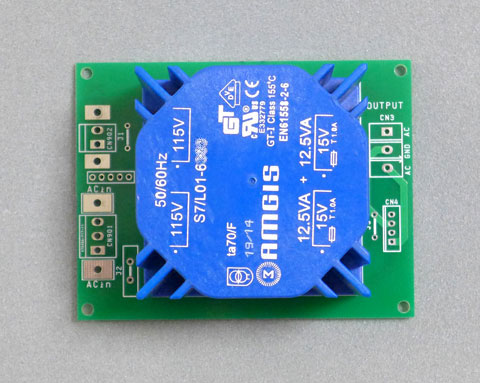

AMGIS 基板搭載例

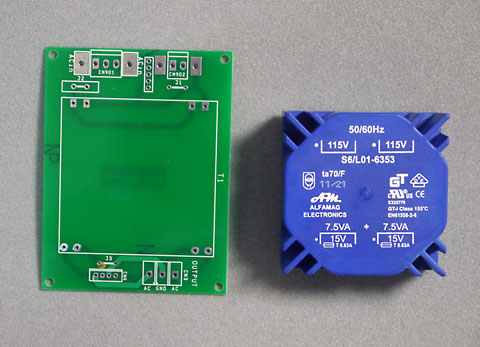

基板の部品面

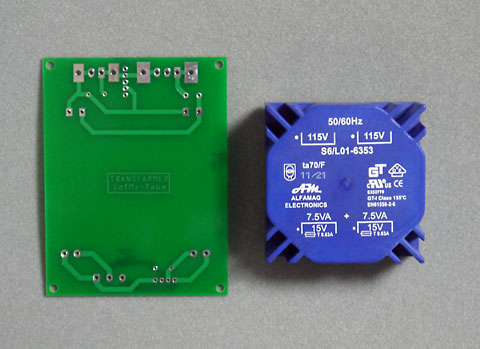

基板の半田面

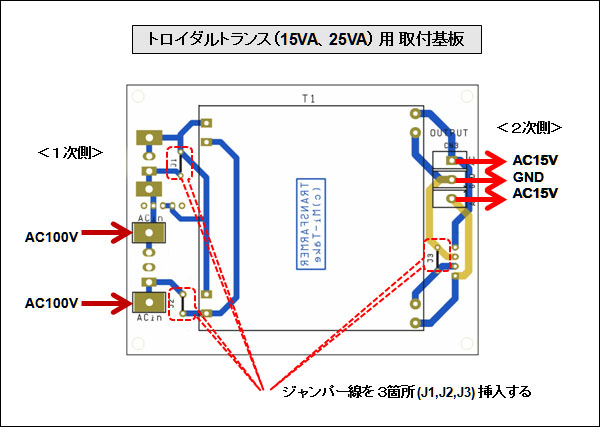

基板の見取図です (部品面)

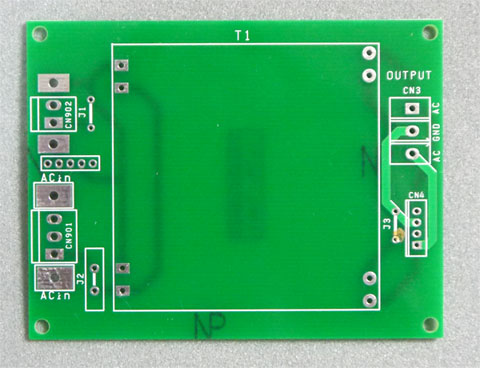

生基板例




トランス単品での結線イメージは、 こちら






参考資料

この基板に搭載可能なトランスのサイズは

15VAサイズ (AMVECO 70053、 Alfamag 2253、Amgis L01-6353 等) と
1サイズ上の 25VAサイズのトランスが搭載可能です。

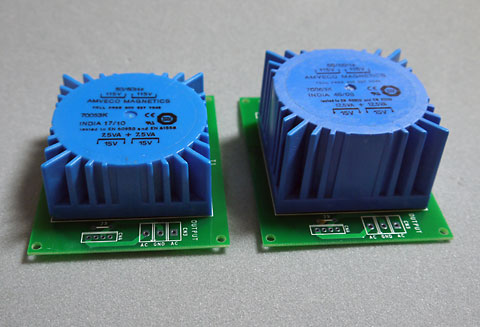

写真 左:AMVECO 15VAサイズ、 右:AMVECO 25VAサイズ
