Inside LM49600 HPA

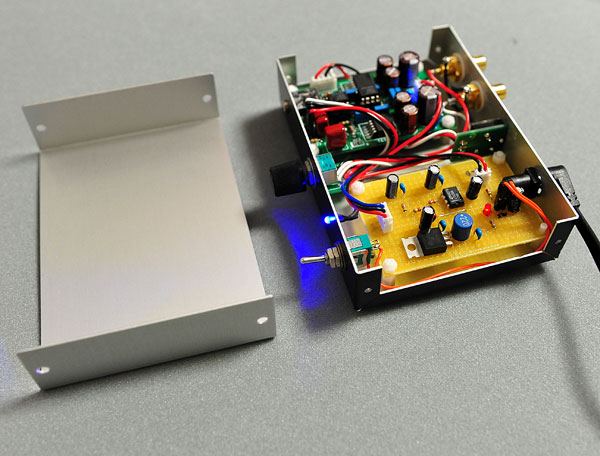

TAKACHIのYM-130というケースに電源基板とLM49600基板の
2枚を入れてみました。

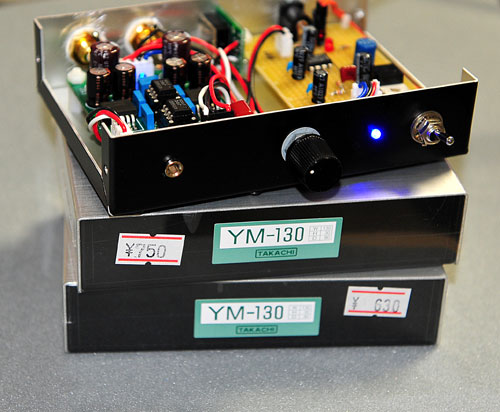

TAKACHI YM-130  @630〜750

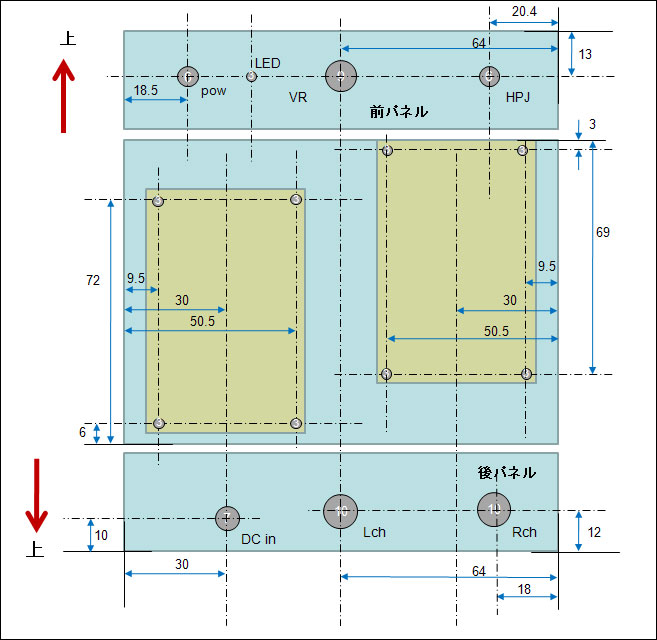

Case Drawing

基準の追い方は都合に合わせて case by case .

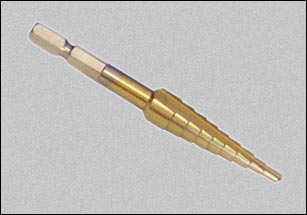

4o以上の穴を開ける場合は、写真のような
ステップドリルの使用がお勧め。

最近、このドリルの使いやすさを知ったのですが
1o程度の アルミパネルの場合、穴も歪まず
スパッと加工出来ます。 リーマーより仕上がり
が 綺麗で、楽に加工出来ます。

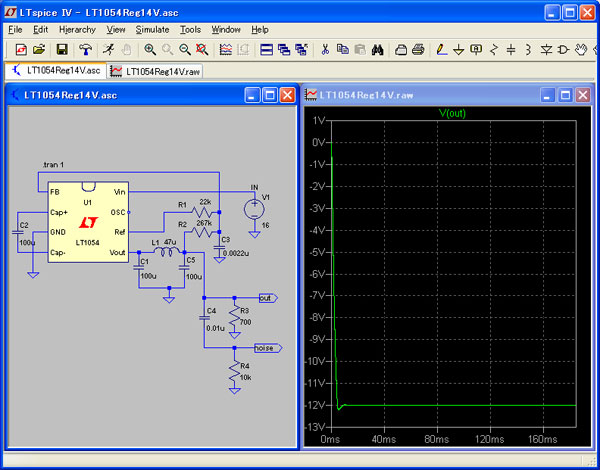

TL1054 の基本回路シミュレータ

LTSpiceコーナで詳細説明してます  こちら

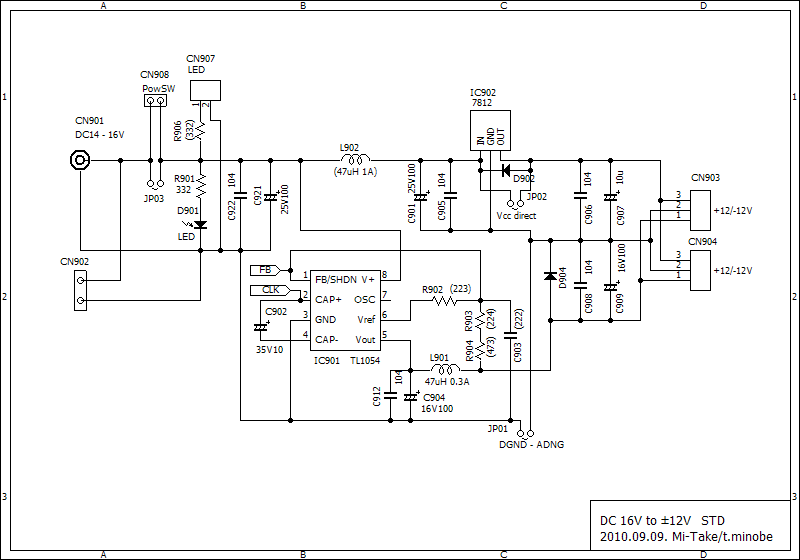

参考:電源回路


現在(feb,2011.)LT1054を使ったお手軽電源基板を販売してます。


SOIC版の電源基板です


  売店は  こちら
