System72 設計指針

制定日:2009年9月10日
制定者:t.minobe@Mi-Take

改訂1: 2009年11月06日 AC100V系追記
改訂2: 2009年12月29日 各種基板例掲載
改訂3: 2010年01月28日 取付孔 位置表記法変更、±15(12)併記
改訂4: 2010年03月27日 72基板外形図追記
改訂5: 2011年05月26日 コネクタ等、関連部材 参考資料 追記
改訂6: 2012年12月20日 一部 レイアウト等 修正
改訂7: 2019年07月18日 参考資料 購入先アップデート

 はじめに
 System72 とは、Mi-Takeが設計を行う 基板モジュールについて、汎用性の確保とより柔軟性を待たせるため、
基板取り付けサイズ 及び 電源コネクタ、入出力コネクタ 等の設計が本指針に則り設計されたものを指す。
 このことにより、モジュールの取り付け、接続や機能の拡張/基板交換が容易、且つ 端子の機能を容易に
推察出来ることを 目指すものである。


 ◆ System72設計基準
   基本的に下記内容に準拠するものとするが、自作の持つ自由度をこれによって限定する物ではない

  1.基板サイズ
    最も一般的なユニバーサル基板である2種類に準拠するが、下記寸法を優先する
    (1) 外形サイズ 72×47 mm   取り付け孔位置寸法 各辺 -3mm
    (2) 外形サイズ 72×95 mm   取り付け孔位置寸法 各辺 -3mm

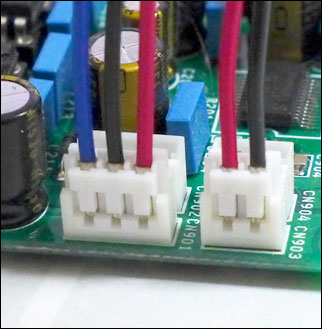

  2.電源コネクタ

    電源は、±15(12)Vと+5Vについて規定する
    (1) ±15(12)V 日圧EHシリーズ 3pinコネクタ @pin -15(12)V, Apin GND, Bpin +15(12)V
    (2) +5V  日圧EHシリーズ  2pinコネクタ  @pin +5V, Apin GND
    (3) AUXとして、ターミナルブロック(ピン間5mm)を使用

  3.信号系コネクタ
    信号系は、音声信号について規定する
    (1) 日圧 REコネクタ4pin 相当を使用し
       @pin Lch, Apin GND, Bpin GND, Cpin Rch とする。
       GNDの接続を Aまたは Bの片方を使う場合は、Aを優先する
         (2) SPDIF等のIF用 REコネクタ2pinコネクタ  @pin Signal, Apin GND
    (3) デジタル制御系として、RE5pinコネクタ使用。 pin接続は特に規定しない

  4.AC電源系(低圧)コネクタ
    AC電源系でも、AC30Vrms 以下を扱う物について以下規定する
    (1) ターミナルブロック(ピン間5mm)を使用。 接続ケーブルはネジ止めである
    (2) 日圧EHシリーズ 3pinコネクタ @pin AC, Apin GND, Bpin AC

  5.AC100電源系コネクタ
    AC100V電源系は、安全上最重要項目であり 電気用品安全法(PSE法)に則り設計すべき要件である。
    参考として、以下のコネクタを使う場合がある
    (1) 日圧VHコネクタ3pin を使用。 @pin 及び Bpin間に AC100Vを印加する。
       Apinは空き端子とし絶縁距離の確保を図る
    (2) 電源SW等への配線用として、日圧VH2pinコネクタを使用する。同極間での接続を前提とする

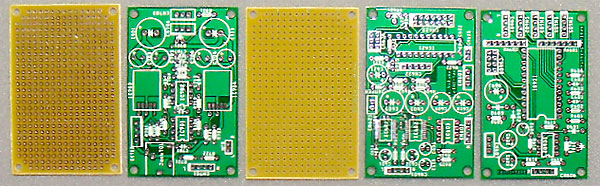

    基板の例 ・・・ ユニバーサル基板と system72 各種基板

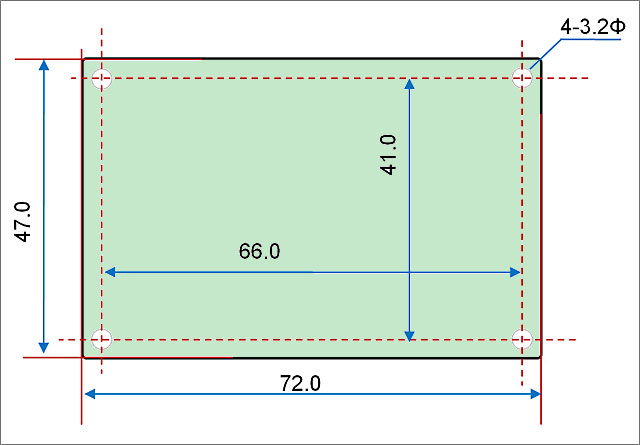

72基板 基板外形図 (72x47)











< このページ TOP >








参考資料

設計指針で 規定している コネクタについて
品番 や 入手先 の情報は 下記の通りです。

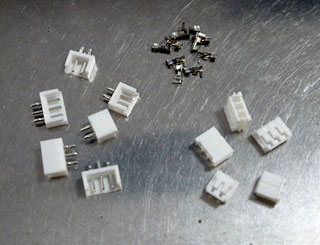

基板用の電源系コネクタについて


参考写真



メーカー名 日本圧着端子製造株式会社
  ホームページ : http://www.jst-mfg.com/
コネクタ シリーズ名 EH コネクター
主な入手先 JST Shop (日圧総業梶@インターネットショップ)
   ホームページ : http://www.jst-mfg.com/shop/


  基板用ベースコネクタ品番 線材用ハウジング品番 コンタクトピン品番
2ピン B2B-EH EHR-2 BEH-001T-P0.6
(リール品:SEH-001T-P0.6)
3ピン B3B-EH EHR-3
4ピン B4B-EH EHR-4
                 コンタクトピンはバラ品の品番です。リール品の場合9000〜10000個単位です



EHコネクタ その他の入手先情報
 ・マルツパーツ 秋葉原店
 ・RSコンポーネンツ
 ・秋葉原ラジオセンター山長通商
 ・千石電商オンライン


コネクタの例



EHコネクタやREコネクタのコンタクトの
抜き方は こちらを参照下さい

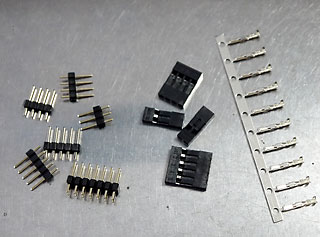

基板用の信号系コネクタについて


参考写真



メーカー名 日本圧着端子製造株式会社
  ホームページ : http://www.jst-mfg.com/
コネクタ シリーズ名 RE コネクター
主な入手先 JST Shop (日圧総業梶@インターネットショップ)
   ホームページ : http://www.jst-mfg.com/shop/


  基板用ベースコネクタ品番 線材用ハウジング品番 コンタクトピン品番
2ピン RE-H02、RE-H03、RE-H04等 RE-02 RF-SC2290
10000個 リール
3ピン RE-03
4ピン RE-04






上記、JST製 REシリーズより 入手性が良い

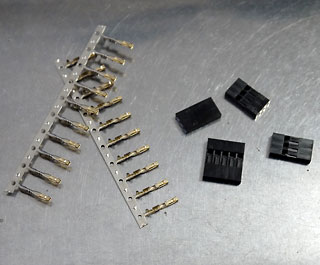

「 ハウジングやコンタクトピンに 」は 下記のものがあります。

但し、コンタクトピン単品は JST製 とは 互換性がありません。

参考写真


入手先 取扱商品名
千石電商 信号伝達コネクタ  商品URL https://www.sengoku.co.jp/mod/sgk_cart/detail.php?code=5887-N54M
共立電子 QIコネクタ       商品URL https://eleshop.jp/shop/g/g4AM142/
 秋月電子  コネクタ用ハウジング (2226A) 商品URL
http://akizukidenshi.com/catalog/g/gC-12151/

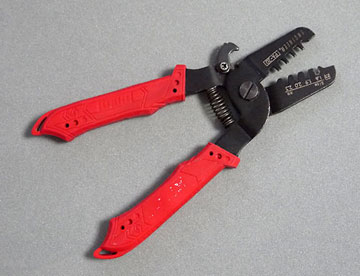

コンタクトピンの圧着工具について

参考写真



メーカー名 株式会社 エンジニア    ホームページURL:http://www.engineer.jp/
推奨工具 シリーズ名 精密圧着ペンチ PA-20
主な入手先 (秋葉原) ヒロセテクニカル 他

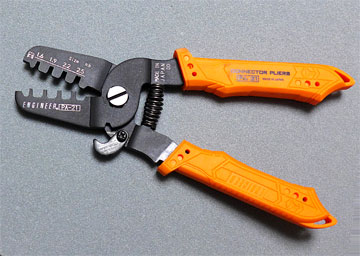

PA-21も使用出来そうですが、EHやREコネクタでの
適合電線範囲の広さから PA-20 を使用しています。






追記 : PA-21 買いました。 QI コネクタで AWG28より細いワイヤを使う場合、 PA-20 の方が使い易いです。 1個だけ買うなら PA-20 が お勧め。







追記 : 2023新春
PA-24 買いました。 QI コネクタの 被覆部を丸く綺麗に カシメられるという うたい文句。 しかし線材カシメの ダイスの厚みが 2.2oなので ズラして 2度カシメなければいけない ・ ・ ・  「 帯に短し、襷に長し 」 ということで、PA-20 いまだ 健在 !


初回購入なら

PA-24 は お勧めです。





REコネクタやEHコネクタのコンタクトの
抜き方は こちらを参照下さい
