| System72 LME49600 ヘッドフォン アンプ 測定編
|
 |
|||||||||||||||||||||||||||||||||||||||

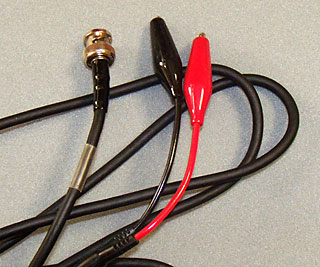

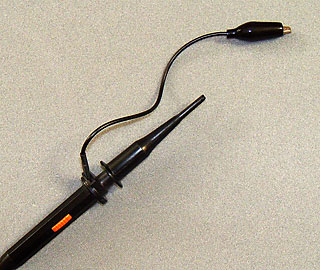

| スルーレート = 2000V/μS とか、THD+N = 0.00003% 等、残念ながら測定限界を超えています。 どういう事か。 例えば 歪み特性が、LME49600のスペック（LME49710組合時）は 3V出力時 0.00003% である。 つまり 3V に0.0009mVの ノイズ混入に相当する。 ??桁を間違えそう・・・ 通常（私の場合）測定には、「プローブ」  とか「鰐口クリップ」 を使う。 測定環境には、無線LAN用 ルータ や Hub、PC、Display等の外乱ノイズが飛散/拡散しており、上記のような測定端子を使うと、 測定器の入力端子を 22-100Ω位でシャントしても リニアでは、0.3mVを切るのがやっとである。 幸い アナライザーには 30K/80KHzの LPFがついているので なんとか 0.03ｍＶ位まではいくのではあるが。 つまり、3V出力時で0.001%、1V出力時で0.003%が限界ということである。 多少の細工では あと 4-5dB下げるのが 精一杯だろう。 また入出力にコンデンサなどないため、周波数特性も、10-100KHz殆どフラットである。 ということで、このクラスのアンプでは 歪み特性とか、周波数特性の測定は、異常動作（設計ミスによる動作異常）を確認することに とどまります。 最も気になる スルーレート 2000V/μV も未確認。 |
||||||||||||||||||||||||||||||||||||||||

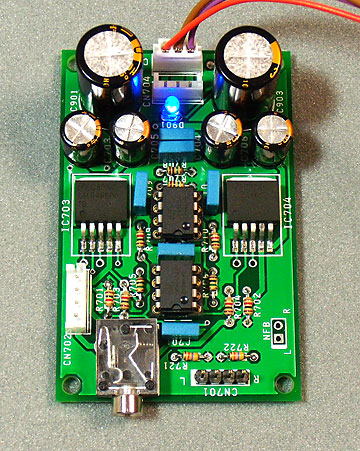

最新型 LME49600ヘッドフォンアンプAssy   左右対象部品配置、HE-4P 出力端子付き。 前置アンプ 及びサーボに OPA2604 使用。 電源は ±15V がお勧め 極力短いパターンで LM49600からHP.Jackまで配線してます。 でも ヘッドフォンってケーブル 長〜い。 |
||||||||||||||||||||||||||||||||||||||||
ポップノイズ |
||||||||||||||||||||||||||||||||||||||||
前置アンプ及びサーボに使う オペアンプを種々検討した。 音質からいうと 独断と偏見で OPA2604 となるのだが OPA2604 を使っていて 少し気になった点があったので、手持ちのオペアンプで 比較測定してみた。 <条件> ・電源 ： system72の±15V電源基板 + トランス（15V25VA/トロイダル型) を使用 ・負荷 ： 22Ω 抵抗 <注：結果は使用するトランスのレギュレーションや、電源回路のコンデンサ、3端子レギュレータ等に影響されます。参考としてご覧下さい> |
||||||||||||||||||||||||||||||||||||||||

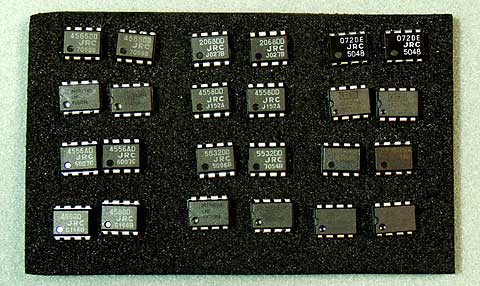

音質比較、ポップ音（電源on-offノイズ）比較に用いた オペアンプ。
電源オン時の ポップノイズ波形 （22Ω抵抗負荷）
電源オフ時の ポップのイズ波形 （22Ω抵抗負荷）
|
||||||||||||||||||||||||||||||||||||||||
| 上記の波形から分かるように、お気に入りのOPA2604は ポップノイズが大きいグループに属する。 OPA2134や LME49720等が ポップノイズの点では有利である。 ポップノイズが小さいのは、4558 であった。 ロングセラー/ベストセラーは 「伊達じゃない」。 恐るべし 4558。 |
||||||||||||||||||||||||||||||||||||||||

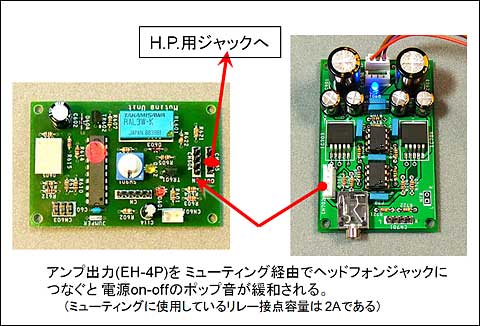

| 電源on-off時のポップ音は、音楽鑑賞の手順でも気になり方は変わってくる。 電源を入れる前からヘッドフォンを装着していなければ、電源on時のポップ音は問題にならないし、ヘッドフォンを外してから 電源をoffするなら 電源off時のポップ音も気にならない。 携帯用アンプではないのだから通常はそのような手順であるのだが、とはいえ 気にし出すと何となく気になる。 ということで、  アンプの EH-4Pコネクタから 出力が取り出せる。 ミューティングの入出力端子は、現在の仕様ではライン出力を制御する 前提なので、 FR-4P仕様であるが 4P-4Pなので接続は容易。 （ヘッダーピンタイプのコネクタはロック無しであるが、 ロック付きタイプのEH-4Pに変える事は可能） |
||||||||||||||||||||||||||||||||||||||||
