モノラル動作について

Monaural Mode について

それぞれのDAC基板（PCM1792/1794/1796/1798）は、基板単位でモノラル動作に設定できます。
　・基板単位で、Lch又は Rch専用の DAC基板として使用出来ます。　
　・メリットとして、ダイナミックレンジ、S/Nレシオの向上が期待できます。
　・また独立動作ですからセパレーションの向上も期待できます。

ジャンパー設定の仕方は　こちら　

チップの Dynamic range と Signal-to-noise ratio のスペックは、下記の通りです

DACチップ	ステレオ動作時	モノラル動作時
PCM1792/1794	129 dB	132 dB
PCM1796/1798	123 dB	126 dB

たかだか、3ｄBですが・・・・・・されど 3dB

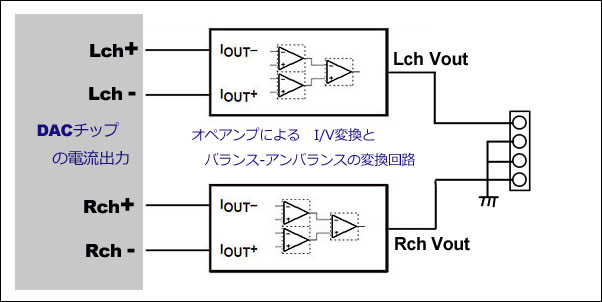

　各基板のデフォルト時のステレオ動作は、下記のイメージで動作しています。　
　DAC　1チップ（基板1枚で）Lch と Rch を出力します。　出力は、通常のアンバランス出力です。

　　

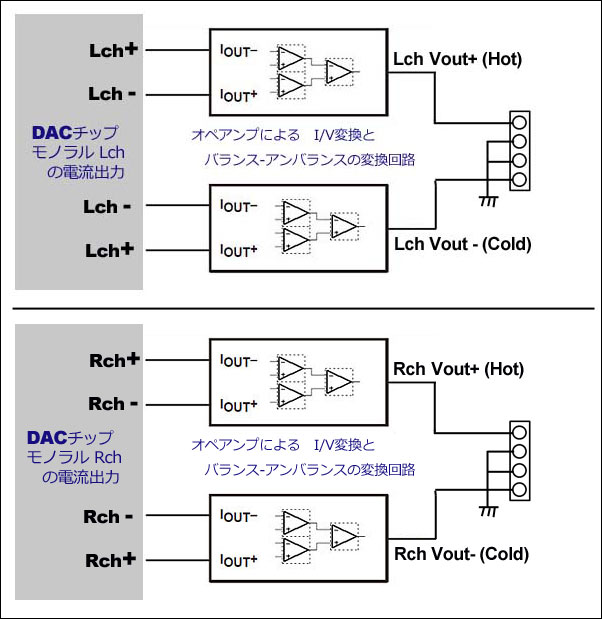

次に、モノラル動作時の概念図を示しまします。　基板1枚で、Lch（又はRch)の片側のみの動作となります。
I/V回路で電圧変換された出力は、バランス出力となりますので、バランスレシーバ基板　等で (Hot) (Cold) 信号を合成し、アンバランスに変換する必要があります。　この時に、電圧加算されるので、S/Nレシオ等が改善される訳です。　ある意味では、D/A変換部をパラレルで使用するのと同じような効果を狙っているとも言えます。

バランス-アンバランス変換無しでも、それぞれの基板の　Hot-GNDから　直接出力を取れば　アンバランス出力が得られますが、S/Nレシオ等の改善御利益は得られないことになります。

　　

　

　　　　　　　　　Sysytem72シリーズのDAC基板を使ったモノラル動作の具体的な構成イメージ例です。　

　　　　

上の写真は、SC8416/DAI基板と　PCM1794DAC基板を使った例です。　
DAI基板には、PCM信号が2系統出せるようコネクタパターンは用意されていますので、ここに 5Pピンヘッダ-を増設すれば接続は容易です。　DAI基板 + DAC基板 2枚 + 差動ラインバッファ基板を接続するとこんなイメージになります。

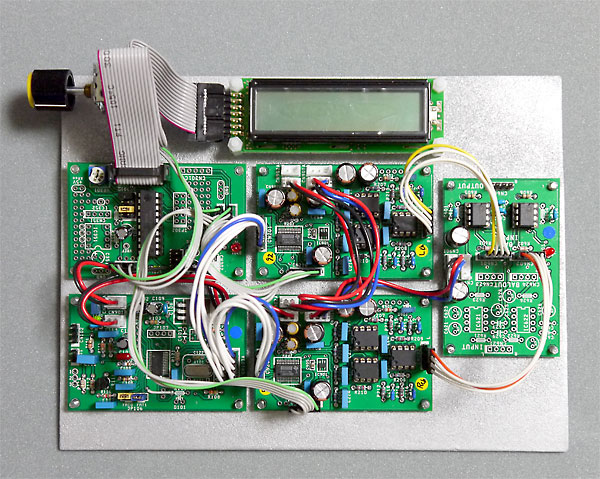

こちらは、DAIにDIR9001　DAC基板にPCM1792を使った例です。　ソフト制御用の基板と表示LCD、バランスレシーバ基板を　MDFボードに仮組みしたものです。　　電子VR機能もモノラル動作時でも　そのまま使用出来ます。

System72系でデザインされたそれぞれの基板には、 +5V や ±15V のコネクタは 2個ずつあります（例外的に1個しか無い基板もあります）　ので、電源はコネクタ付きケーブルを使えばディジーチェーン的に接続していくことが可能です。　あとは±15V及び+5Vが供給できる電源基板に接続し、信号系を接続すれば動作準備完了となります。　　

PCM1792モノラルセットの例の場合は、±15V系の電流が200mA程度欲しいので、お手軽 DC-DC電源基板（±12V+5V)では、対応できません。　　電源トランス式のtype-STD（15V用）がお勧めです。

　　　　　　(参考：PCM1792/1794DAC基板の-15V電源の電流は、約70-80mA程度流れます。
　　　　　　　　　　　PCM1796/1798系では、その半分程度の 30-40ｍA です　）

　　PCM1792/1796系のDAC基板をモノラル動作設定して、2枚でステレオ動作させる場合の設定方法について、
　　cocoパパ様　が【ｈｉＦａｃｅＥｖｏのRJ45/Ｉ２Ｓ接続】の実践編として紹介しています。

　　下記に引用いたしますのでご参考にどうぞ。　

　　　　　(1)信号を分岐して2枚のD/Aコンバータ基板に入れる
　　　　　(2)右chにするD/Aコンバータ基板の裏面にあるJP02の半田付けを反対側に変更
　　　　　(3)制御基板のJP301の4番ピンにショートジャンパを挿す（モノモードにする)
　　　　　(4)制御基板のCN301Bに5ピンヘッダーを付ける（半田付け)
　　　　　(5)制御基板のCN301AとCN301Bから2枚のD/Aコンバータ基板にそれぞれ5ピンコネクタを接続
　　　　　(6)右ch基板のRch出力から右出力を、左ch基板のRch出力から左出力を取り出す
　　　　　　　　（片方の基板をLchから取ると位相が反転します)
　　　　　(7)各基板に電源線を繋ぐ

　　　　　
　　なお　cocoパパ様のページは　Pure Digital Audio　で検索するとすぐ見つかります。
　　とても参考になりますので　是非一度ご覧下さい。

半田ジャンパーの設定の仕方

PCM1794/1798 基板の場合と PCM1792/1796 基板の場合
ジャンパー設定の仕方が 変わります。

PCM1794/1798の場合は、半田ジャンパーで　
◆　ステレオ－モノラル設定と
◆　LchーRch設定を行います

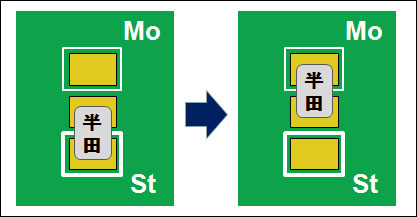

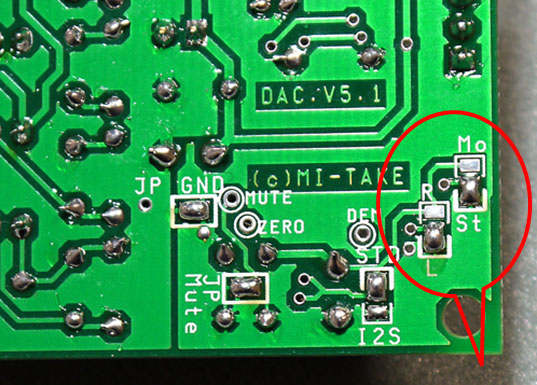

モノラルにするには、下図のように、
３個のパターンのうち上側の２個のみ
半田でショートさせます。

３個すべてショートしないようご注意ください。

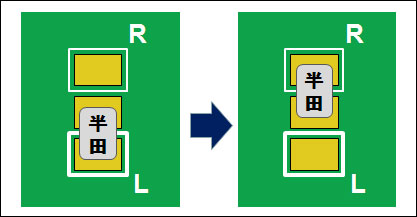

Rch用の基板にするには、下図のように、
３個のパターンのうち上側の２個のみ
半田でショートさせます。

３個すべてショートしないようご注意ください。

PCM1792/1796の場合は、モノラル動作モード自体は
制御基板のジャンパーピンで切り替えますが、 (こちら）
Lch－Rch設定はDAC基板の半田ジャンパーで設定が必要です。
DAC基板をRch専用に設定します。（Ｌｃｈ側はなにもしなくてOK)
　

◆　Rch設定を行います

JP番号が書いてないのでちょっと分かりにくいですが下記の通りです。

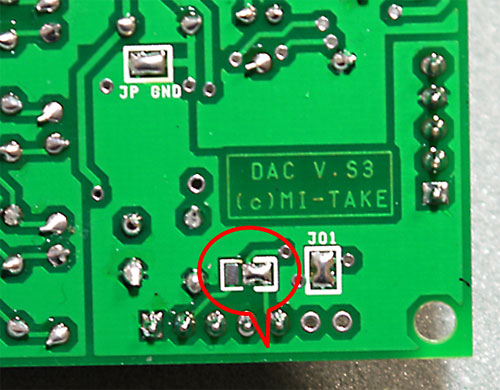

Rch用の基板にするには、写真の場所のジャンパーを

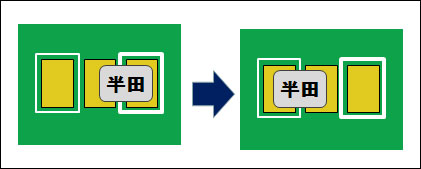

下図のように、３個のパターンのうち　左側の２個のみ
半田でショートさせます。

３個すべてショートしないようご注意ください。

Lch から Rch の設定に変更する

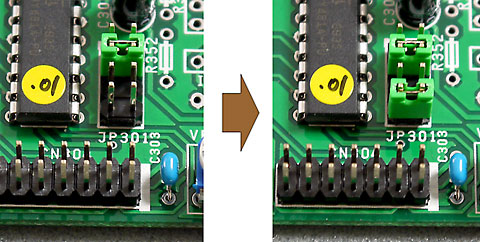

制御基板をモノラル設定にするには、　制御基板のJP301の
4番目にジャンパーピンを入れます。（または裏で半田でショートでOK）

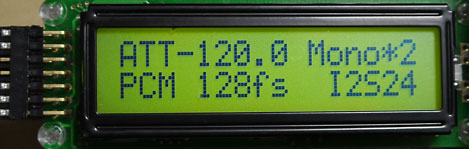

LCDが接続されている場合は、
Mono*2動作であることを表示します。
