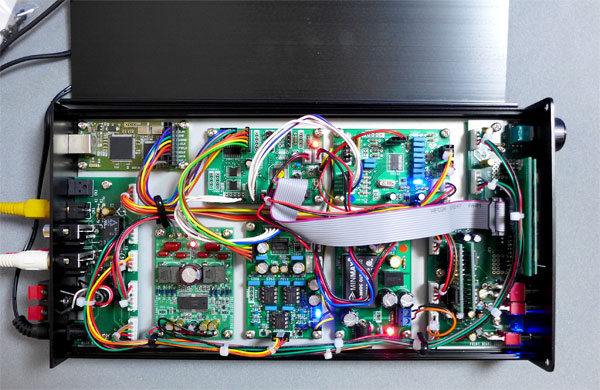

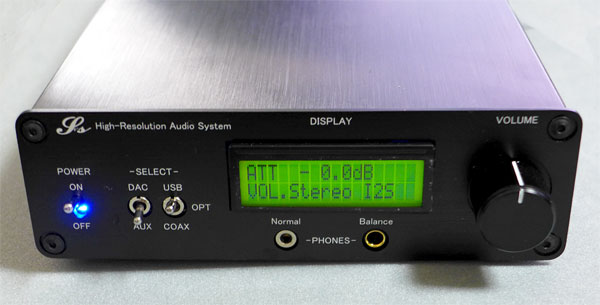

DAC ケース Kit 1st impression 第二弾 system72基板対応　第2弾 DACケースキット発売 バランス型ヘッドフォン、パワーアンプ、LCD表示が 追加になりました。 祝 ! ! ケースサイズアップですが価格は据え置きです （第一弾は安くなりました） --------------------------- 第一弾 サンネット電子様より、System72基板が ぴったり入る DSD/DACケースキット の第一弾 祝 !

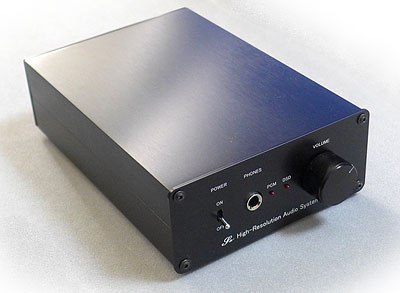

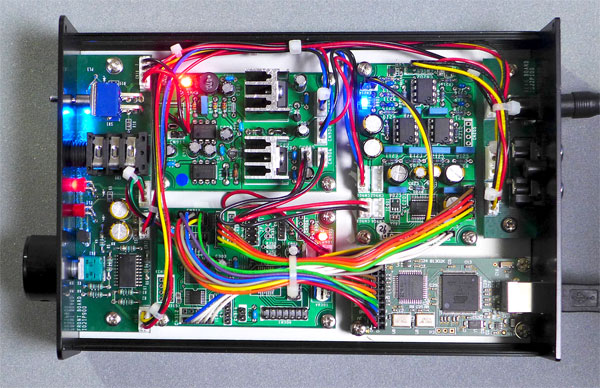

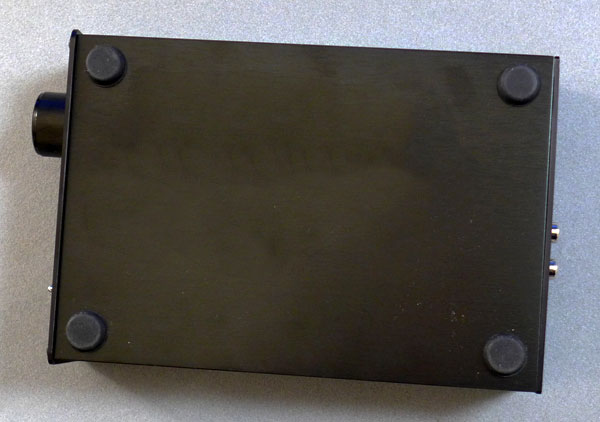

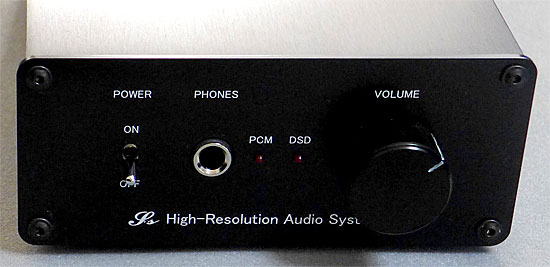

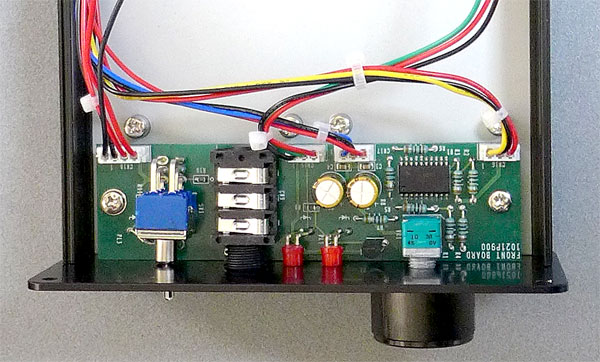

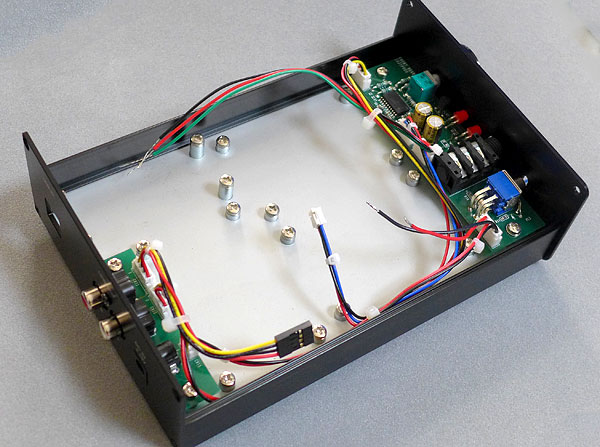

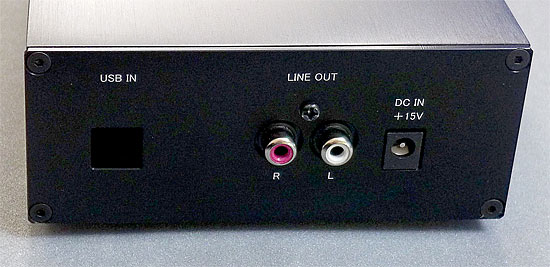

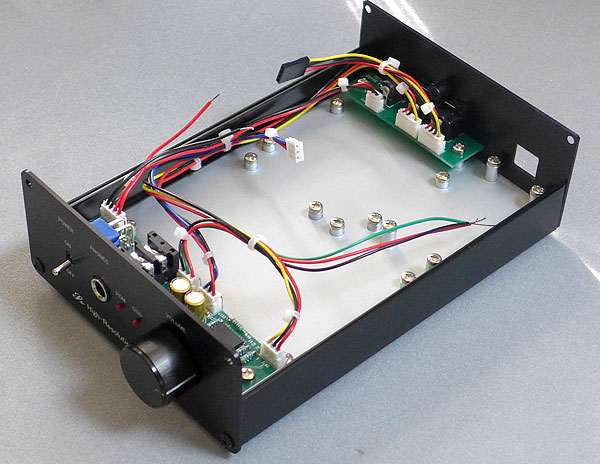

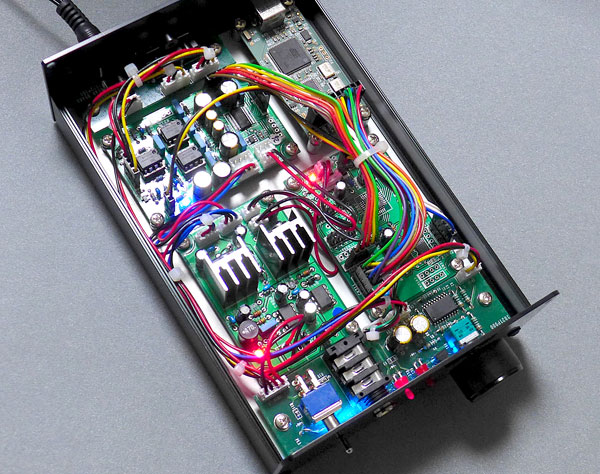

ケース kit 概要 (第一弾)  Amanero Technologier 社Combo384/DSD 及び Mi-Take製 DAC &制御基板、DC-DCコンバータ電源基板を組み合わせ手軽に DSD対応USBハイレゾ DAC with HPA. が 完成します。   ＊ACアダプター付属 　　・ フロントパネル側の基板にヘッドフォンAmp、音量VR、パワーSW、LED等が実装済み 　　　ヘッドフォンアンプ ICは TPA6120A2 です 　　・ リアパネル側の基板には RCA端子/Line出力と DC15V入力ジャック等が実装済み 　　・ それぞれの基板は、準備済み配線用のケーブルが用意・取り付け済み 　　・ 基板取り付け用のスタッドはサブ・シャーシー構造で準備されています 　　・ ケースサイズ (突起物除)　約 124 x 183 x 55 mm  (W x H x D) Front Panel Rear Panel ケースの上蓋を外して ・ ・ ・ お写真 ・ ・ フロント側　外装パーツ ：　パワーSW /ヘッドフォンジャック /PCM・DSDインジケータ /音量VR リア側　外装パーツとして ：　DC入力ジャック /RCA出力端子　　(combo384用孔あり) ケース下側：　さすがプロのお仕事。　基板取り付け用のネジは外に出ません なにはともあれ DAC基板 + 制御基板 + DCDC電源基板 と combo384 を 組み込みます 写真左から 制御基板V2.3 +PCM1792/DAC +DCDC電源 の基板 3枚を使います ヤフオクで販売中 ケースキットの説明書に準拠して組み込みます スタッド位置が基板にピッたし です。　簡単取付できました 完成 ！ ふーむ、高級感あふれる たたずまい 音が 一段と良くなった様に　感じます〜ぅ

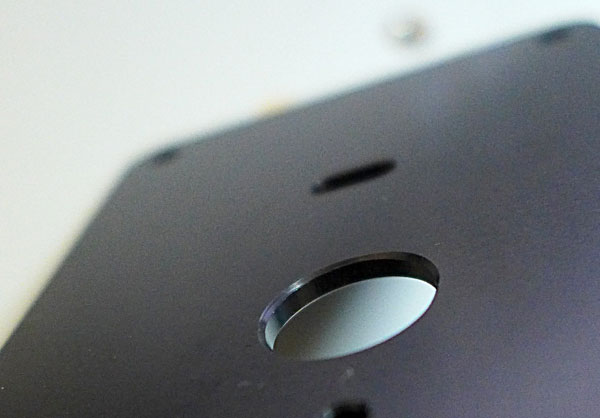

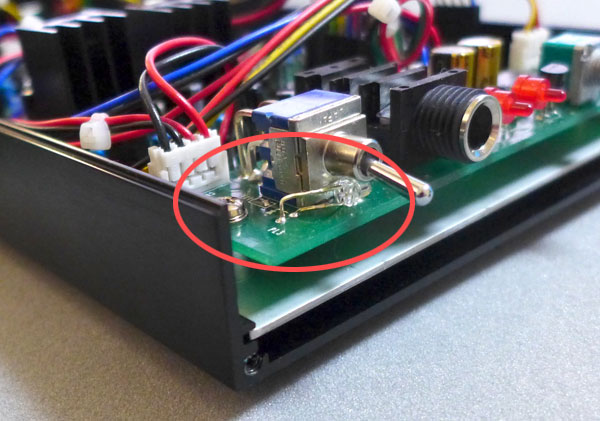

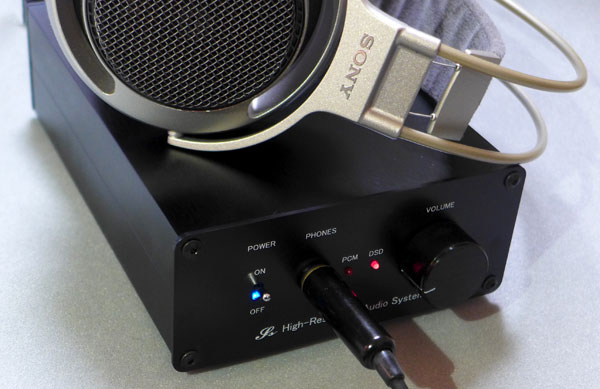

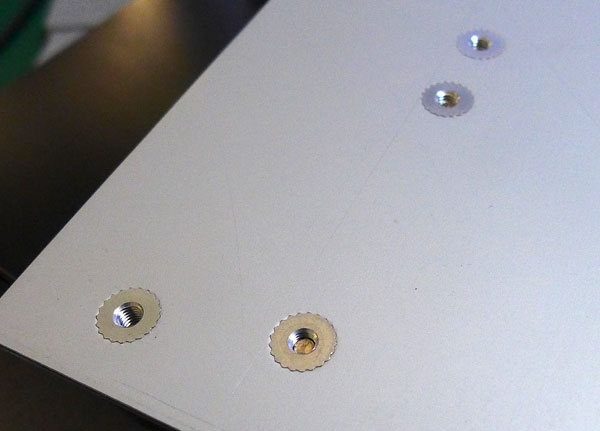

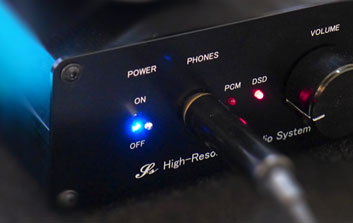

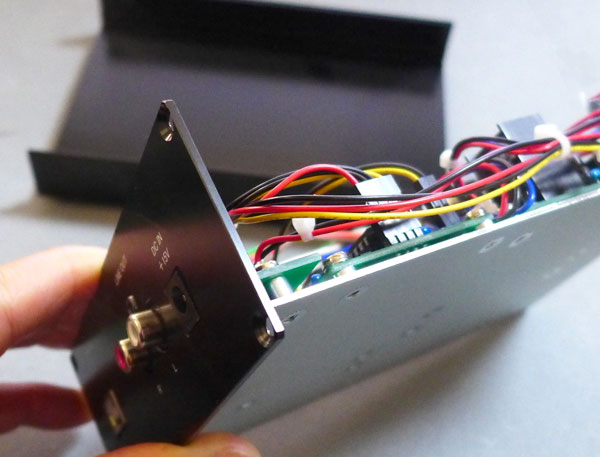

もう少し　詳細を見てみましょう 基板を取り付ける サブシャーシー は SPCC t=1.6 ！ シロウト的なチョイスでは、ここはアルミの t=1.0位が妥当だが ・ ・ ・ SPCC t=1.6 を採用したのはどうやら、これがやりたかったらしい。　 基板取り付け用の リベットが 面位置に打ち込まれている ！ フロントパネル　Phoneジャック孔の端面にも メッキ おやおや、出来合のケースを 後加工した モノでは無いようです 精巧なフロントパネルに合わせ パワーSWと、Phoneジャックと、 音量VRと、ヘッドフォンamp が載った 基板が付いてきます。 この部分の パネル合わせ(設計）が シロウトでは難しい 青色に光る パワーインジケーター  (SWの孔が光ります） こんな細工がなされてまました ご愛敬  お茶目ですね〜 ------------------------------------------------ このケース ただ者ではない ようで。 老舗メーカーで経験を積まれた方が設計したように見受けられます。 大手家電メーカーのメカ屋さんとはひと味違う設計手法と見ましたが 如何に。 (補足：大手家電メーカのメカ屋は金型生産前提の設計手法です) この ケース・キット 手間は掛かってます。 お買い得　？　かも

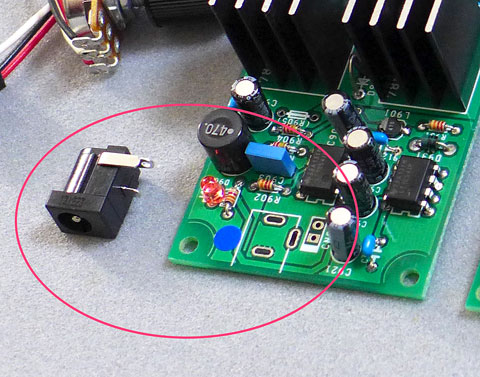

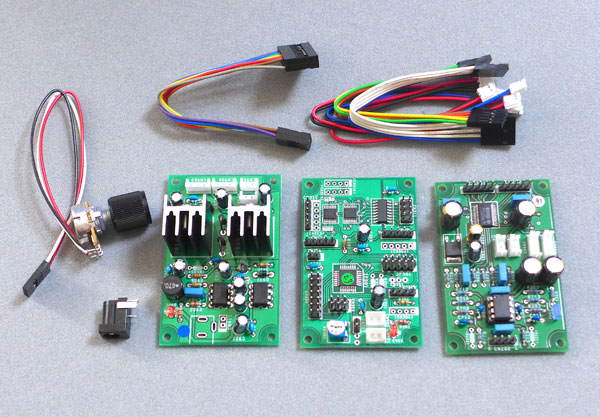

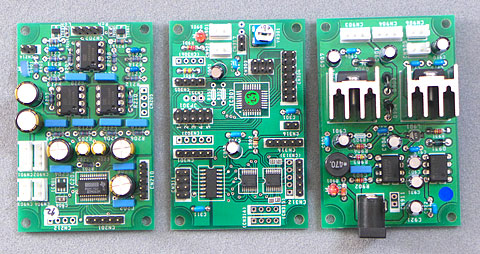

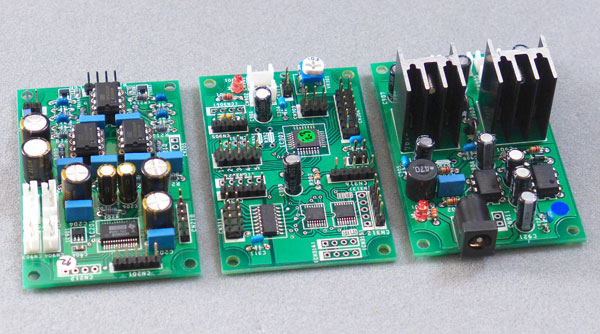

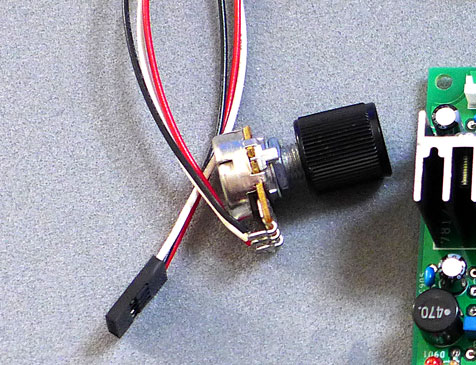

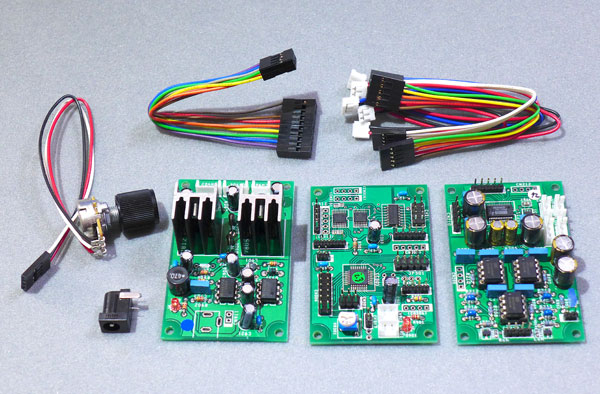

組み込み基板/Mi-take製 の詳細と第一弾用 キット紹介 本ケースキットでは、Combo384/USB DDC と Mi-Take製のDAC基板キットを組み込むことを前提としています。　 標準的な基板組み込み例 上記に使用した基板例 左から　PCM1792/DAC　制御基板v2.3　DCDC電源基板　です。 基板間の接続用ケーブルをセットにした組み込み用キットとして 下記の2種類を用意しました。　ヤフオクに出品いたしますので サンネット電子製ケースキットと合わせ 是非 ご検討下さい ヤフオク出品はこちら (1) DAC組み込みキット（PCM1792STD版） DAC基板が PCM1792版 の組合せです (2) DAC組み込みキット（PCM1791STD版） DAC基板が PCM1791版 の組合せです ---------------------------------------- ＜補足 1＞ 本キットに付属する電源基板のDCジャックは半田付けしていませんので 必要に応じて半田付けします。 （ケース組込例ではJackは使用しません） 組み込み説明書に外すように書いてますので、半田付けせずに基板出荷 ---------------------------------------- ＜補足 2＞ 付属するVRを制御基板に取り付けない場合、ATT制御 は MAX(最大）に 固定されます。 本ケースキットでは 音量用のVol用-VR が付属しますので こちらは使用しなくても OK です。

第二弾

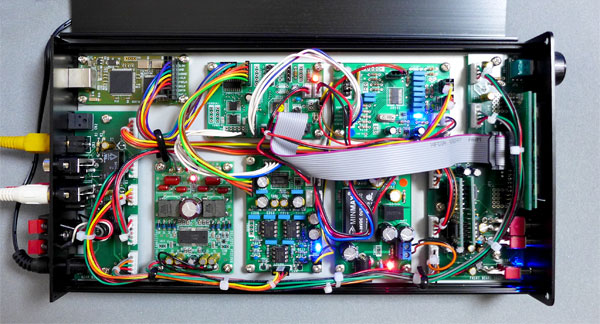

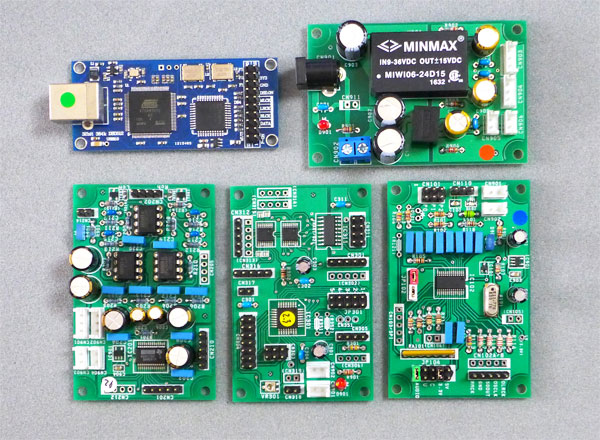

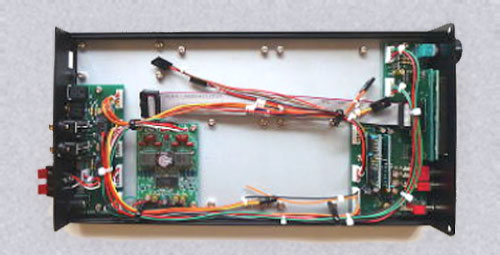

組み込み基板/Mi-take製 の第二弾用 キット紹介 本ケースキットでは、Combo384/USB DDC と Mi-Take製のDAC基板キットを組み込むことを前提としています。　 組み込み手順はケース付属の説明書を参照願います。 ケースキット キットを組み込んだ例です Mi-TakeのDACフルキット例です Combo384 2nd、CS8416/DAI、PCM1792/DAC、制御基板V2.3、DCDC電源基板 の 5枚 フルセットです。　 ヤフオクは 安くスタートします
