DACIR Remote Control
赤外リモコン で PCM1792/1795/1796 DAC を 操作する


従来の、Tiny461タイプ制御基板と置き替え使用できます。
DACの初期値設定項目で 使用頻度が殆ど無かった
[(DSD設定] と [128Fs設定] は本基板では省略しました。


<ATAPI コントローラ対応版 は こちら>         .







 回路の概要

PCM1792/1796 を使用したDAC基板の ソフトモード制御用・リモコン対応基板です。

   機能: @ジャンパーにて DAC初期値設定:PCMモード I2s/STD切替、 Stereo/mono 動作切替

       A音量調整  (操作用10KΩボリューム付き)

       Bバランス調整可能 (操作用10KΩボリュームは、オプション)

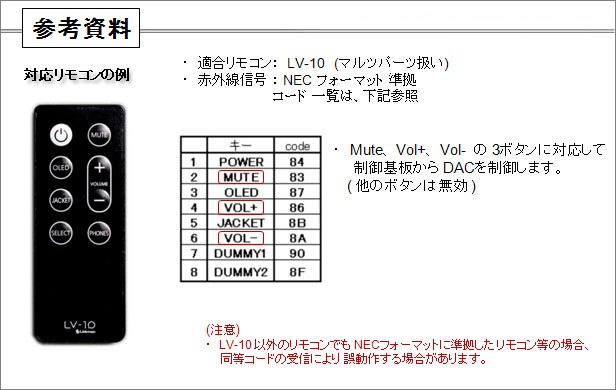

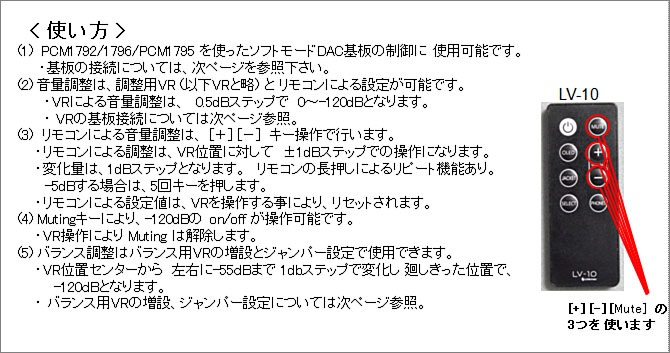

・ 赤外線リモコン操作に対応。 適合赤外線リモコンはLV-10 です (マルツパーツ)。

   リモコン操作では、 「音量調整」と、 「Muting操作」 が可能です。

・ 制御用マイコンに、AVR Tiny461を 使用しています。

VR設定値や、動作モードの設定値を LCDに表示可能です。 (無くてもOK)

・ 基板サイズ 72 x 74 o 、 電源電圧:+5V

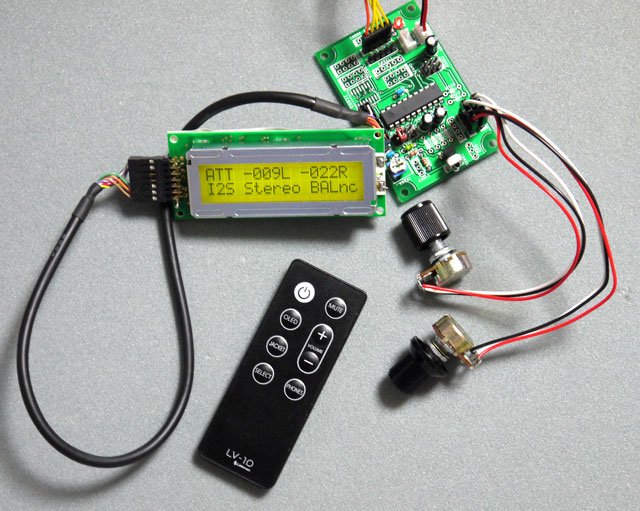

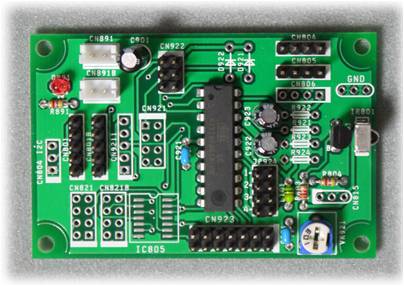

制御基板 とLV-10リモコン

バランス調整用のVRも付いいた状態です。



(注)バランス調整はリモコンでは操作できません。

BalanceVR機能無し

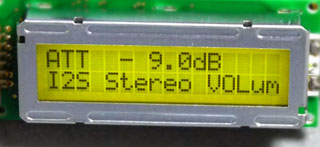

(機能を off) の場合の LCD表示は このようになります。

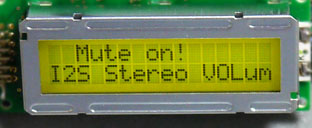

Muting on 時のLCD表示例

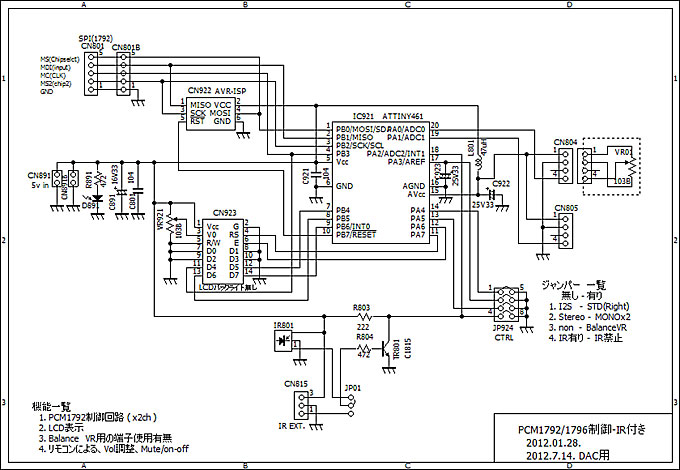

参考回路図

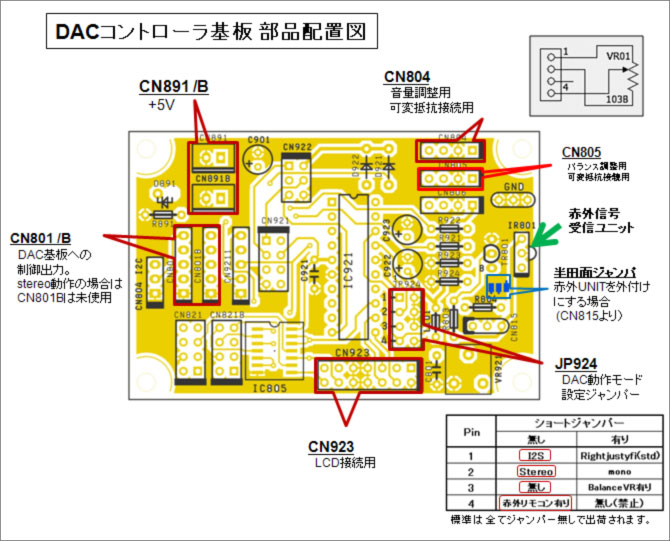

基板の部品面の接続端子配置














< DAC menu >


< Home >
