PCM1704 を聴きこんでいくうちに
PCM1704x4 構成としたら もっと素敵な音になるだろう と
おもえてきました

基板は DACチップの動作設定ができるよう
ジャンパーを設けています


簡単に ステレオ設定から モノ-Lch/Rch
に基板設定を変える説明です

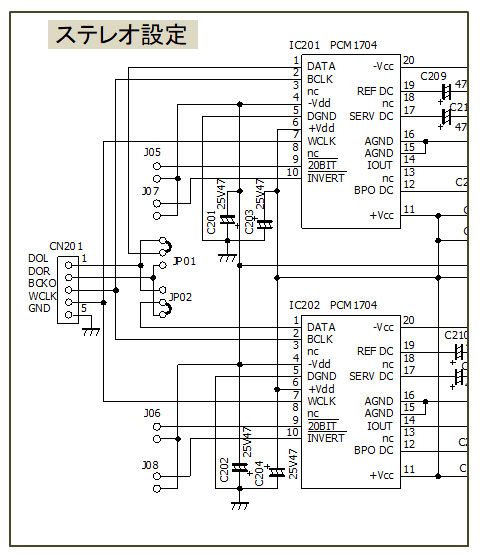

デフォルトのステレオ設定

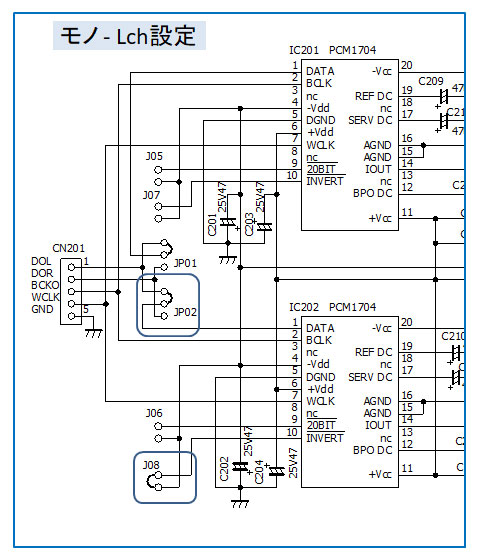

モノ - Lch に設定

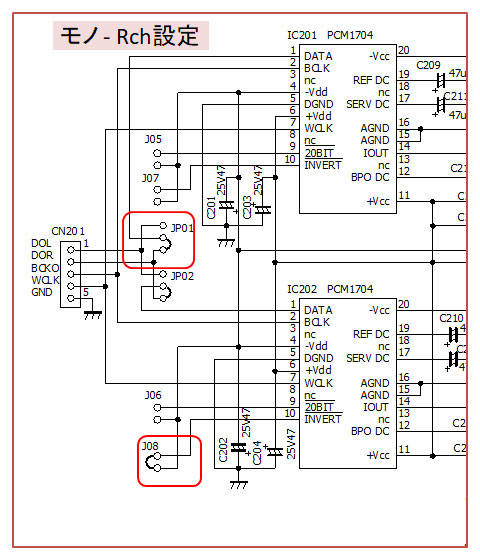

モノ - Rch に設定

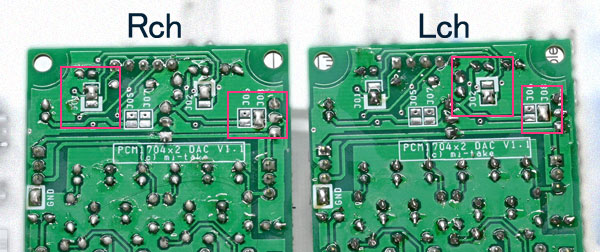

基板の設定

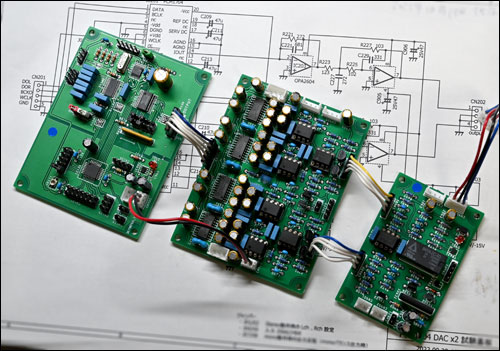

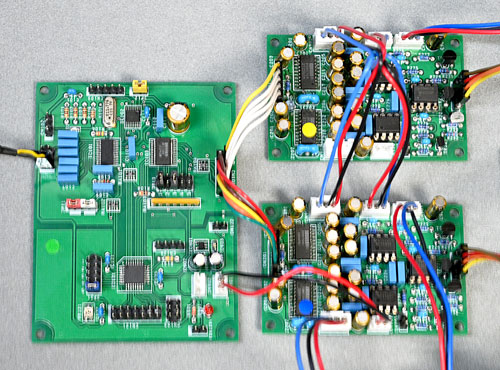

DAIと接続の様子




試聴システム



でも 基板2枚使いは不便、 と
PCM1704 x4 基板を おこすことに
しました。 回路は 2個1 なので
同じなんですが、そこは それ ・ ・ ・

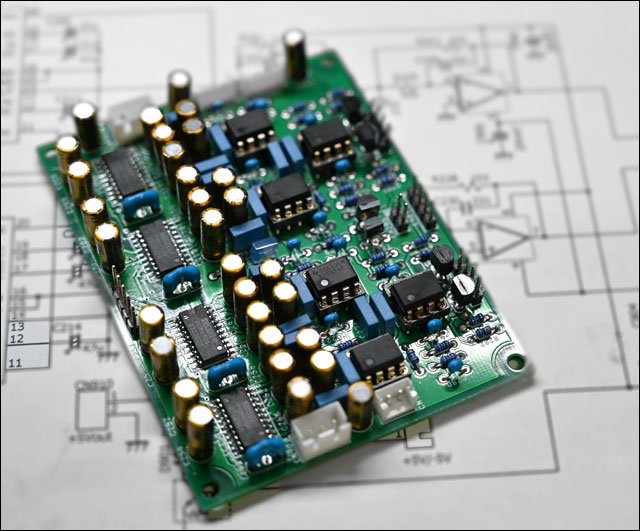

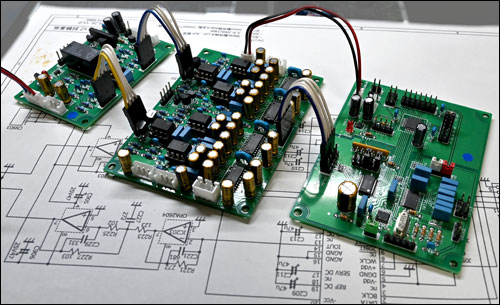

PCM1704 x4 基板





やっぱり、このほうがカッコいい!
ついでに LPF & 差動バッファ + Muting基板
も おこしました

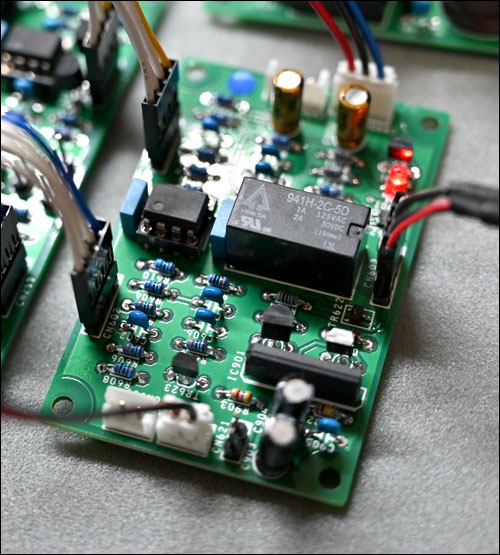

LPF&差動バッファ + Muting基板

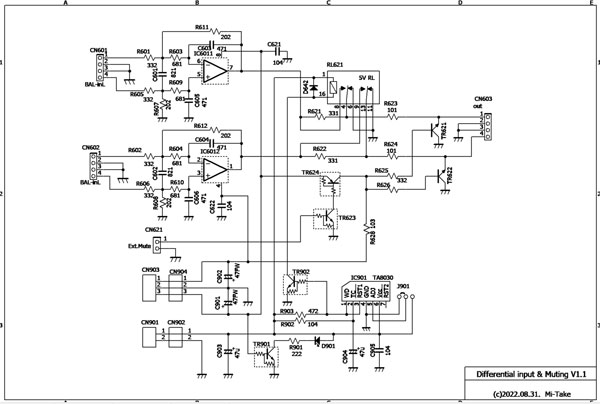

回路図 参考


これで、PCM1704 も完璧 !! かな ?

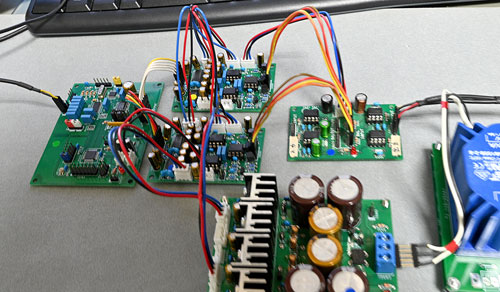

PCM1704 x4 オールスター (1)



PCM1704 x4 オールスター (2)

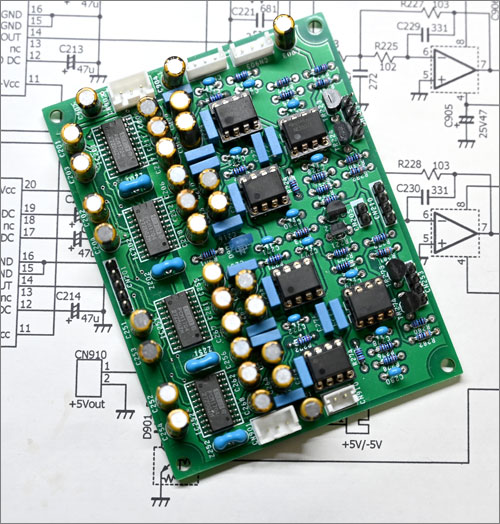

DAC基板アップ

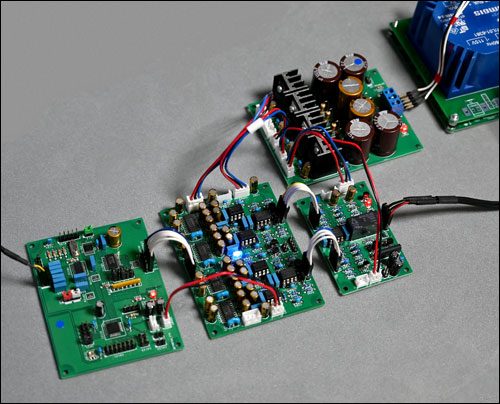

試聴システム



余談

PCM1704 の確認方法について


PCM1704は新品が手に入らない(入りにくい)
ので、リサイクルしてます

はんだ付けの前に動作確認しないとチップが
NGの場合、取り外しが大変ですので
その確認方法です

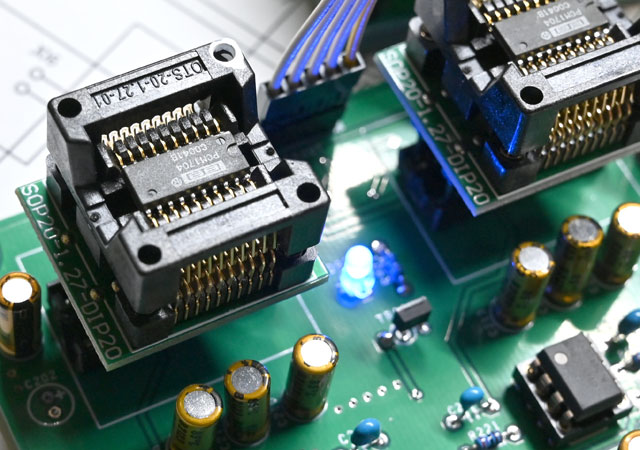

外した ICのチェック

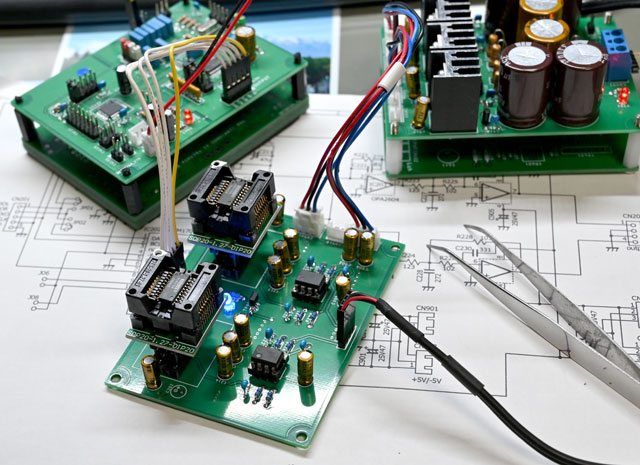

使用する前に ICソケットに
装着し 事前に動作確認します



試験の様子



30個 確認して 不良品は ゼロ

それにしても色んな形の
ソケットがあるもんですね


閑話休題




試聴



今は恋とは言わない
 (歌詞の一部)




2009年4月リリースされたアルバムの 1曲
エフェクトしたギターで 物悲しく スタートします

コーラス という エフェクト だろう ・ ・ ・ と
エフェクターを 作ったこともありましたが
なかなか あんな音はでません


PCM1704 x4 DAC は滑らかな低域の音で
この楽曲を再現します







販売情報



PCM1704x2基板をお持ちで
モノラル接続希望の方に
増設用 DAC基板 販売します


PCM1704 x2 ステレオ基板
(接続用 ケーブル付き)
頒布価格  16,000円
送 料      370円

また、差動バッファ基板(バランス→アンバランス変換)の
【差動バッファ + muting基板】 3,000円 で追加可能



----------------------------------------
----------------------------------------


PCM1704 x4 基板セット
限定発売



【 DAi&D-Filter 】 + 【DAC(PCM1704x4)】 +【 差動バッファ 】 + 【 Power 】 の
セットで、送料込み 合計 48,520円 (48,000 + 520)

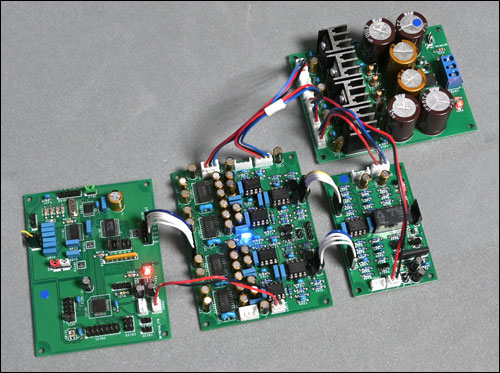

PCM1704x4 販売セット



トランスは別売です
こちら



基板は、3時間以上エージング後 確認出荷します
